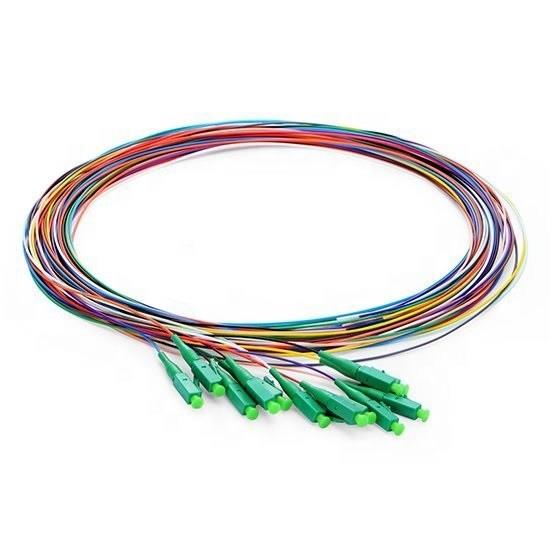

LC / UPC 12Color 9/125 Mode Simple / Mode Multi Fibre Optique OM1 / 2/3/4
Pigtail - Veste PVC / LSZH de 0,9 mm
La fibre en queue de cochon s'appelle également fibre nue. Il y a un connecteur de fibre à une extrémité de la queue de cochon et l'extrémité de l'âme de la fibre est cassée à l'autre extrémité. Une extrémité du connecteur de fibre est utilisée pour connecter un équipement, et l'extrémité du noyau de fibre est séparée des autres noyaux de fibre. Les têtes sont soudées ensemble pour une perte d'insertion minimale. La structure des nattes et des sauteurs est très similaire. En termes simples, les sauteurs sont deux nattes coupées du milieu. qui présente les avantages de la résistance aux températures élevées, du fonctionnement pratique et des faibles fluctuations de perte.
| Article | SM (mode unique) | MM (multimode) | |||
| Type de câble de fibre | G652 / G655 / G657 | OM1 | OM2 / OM3 / OM4 | ||
| Diamètre de la fibre (um) | 9/125 | 62,5 / 125 | 50/125 | ||
| OD du câble (mm) | 0.9 / 1.6 / 1.8 / 2.0 / 2.4 / 3.0 | ||||
| Type de face | PC | UPC | APC | UPC | UPC |
| Perte d'insertion typique (dB) | <> | <> | <> | <> | <> |
| Perte de retour (dB) | > 45 | > 50 | > 60 | / | |
| Test insertion-extraction (dB) | <> | <> | <> | ||
| Interchangeabilité (dB) | <> | <> | <> | ||
| Force anti-traction (N) | > 70 | ||||
| Plage de température (℃) | -40 ~ + 80 | ||||
Points forts du produit
Une variété d'applications dans différents équipements
v Système de communication par fibre optique
v réseau d'accès par fibre
v équipement de transmission de données par fibre optique
v fibre CATV
v LAN (LAN)
v équipement de test
v capteur de fibre optique
v serveur série
Pigtail Fibre Optique - Idéal pour épisser
Une technologie de broyage avancée et un équipement de broyage sont adoptés pour garantir que le noyau ne présente pas de décalage, pas de rayures, pas d'affaissement de la fibre optique et un rayon de courbure uniforme de la surface d'extrémité.
Deux méthodes importantes pour l'épissage de tresses de fibre optique
Les assemblages de queue de cochon en fibre optique sont utilisés pour terminer les câbles de fibre optique par fusion ou par épissure mécanique.
Utilisation de tresses
1. Le pigtail évite autant que possible la boucle pendant l'utilisation, ce qui peut réduire l'atténuation du signal optique pendant la transmission.
2. Le module optique connecté à la queue de cochon doit être assorti à la fibre de queue de cochon. Le module optique à ondes courtes doit être connecté au câble multimode. Le module optique à ondes longues doit être connecté au cavalier monomode pour assurer la précision de la transmission des données.
3. Le connecteur en queue de cochon doit être maintenu propre. Après utilisation, le connecteur doit être protégé et scellé avec un manchon de protection afin d’éviter les dommages dus à l’huile, à la poussière et aux dommages mécaniques.
4 、 Avant utilisation, il faut essuyer la virole en céramique de fibre de queue et le coton côté de la virole avec de l'alcool.
5. Lorsque la queue de cochon a été endommagée par un facteur humain ou autre, remplacez le cavalier endommagé à temps.
