Le module DWDM LGX de FOCC est une technologie de multiplexage par division de longueur d’onde basée sur le filtre à film mince (TFF), qui offre une grande variété de tailles de boîtier et d’options de longueur d’onde; Le DWDM a un espacement de canal de 100 GHz, 200 GHz, adapté aux réseaux interurbains à grande capacité et aux réseaux de grande capacité ou aux nœuds de cœur MAN à très grande capacité; Dans l'environnement 5G actuel, FOCC développe une série de produits de terminaux de bureaux centraux (COT) et de terminaux distants (RT) basés sur la demande du marché. Il peut augmenter le port d'extension (EXT) 4G, le port OTDR, etc. en fonction des besoins du client.
 |  |
Excellents paramètres de performance (systèmes WDM à faible perte et haute isolation)
Caractéristiques
 | Perte d'insertion inférieure La perte d'insertion inférieure rend le module DWDM LGX . |
Isolement supérieur La valeur d'isolation supérieure permet une isolation suffisante du signal |  |
 | Technologie de production mature Le module 5X DWDM COT & RT LGX de FOCC est arrivé à maturité |
spécification
| Articles | Unité | COT ou RT | |||
| Canaux | CH | 4 + ext | 8 + poste | 12 + Ext | 16 + Ext |
| Longueur d'onde de fonctionnement | nm | 1260 ~ 1670 | |||
| Longueur d'onde centrale | CH | 100G ITU C26 ~ C41 | |||
| Bande passante de transmission | nm | UIT ± 0.11 | |||
| Bande passante EXT | nm | 1260 ~ 1537,5 et 1562,5 ~ 1670 | |||
| Perte d'insertion de bande de transmission | dB | DWDM: ≤2.0 Ext: ≤0,6 | DWDM: ≤3,0 Ext: ≤0,6 | DWDM: ≤3.5 Ext: ≤0,6 | DWDM: ≤4.0 Ext: ≤0,6 |
| Isolation adjacente à la transmission | dB | ≥30 | |||
| Transmission Isolement non adjacent | dB | ≥45 | |||
| EXT Isolement | dB | ≥15 | |||
| Perte de retour | dB | ≥45 | |||
| Directivité | dB | ≥50 | |||
| Ondulation | dB | ≤0,5 | |||
| Dimension du colis | mm | L180xW100xH29 MINI ： L120xW88xH12 | |||
| Température de fonctionnement | ℃ | -40 ~ + 85 | |||
| Type de connecteur | COM & EXT: LC / APC Autre: LC / UPC (ou personnaliser) | ||||
Méthode d'installation pratique
Le module FOCC DWDM COT & RT LGX 5G peut être utilisé indépendamment. Il peut également être utilisé avec un rack 1U. Son LGX est conçu selon 1/3 de la taille du rack 19 ''. Trois modules LGX de ce type ou d’autres types peuvent être combinés sur un seul rack 1U. Augmentez le taux d'utilisation du rack 1U.
Conformité aux normes internationales
Le module 5X DWDM COT & RT LGX de FOCC est conforme à RoHS, satisfait TelcordiaGR-1209 et GR-1221.
Facile à installer 、 Identification claire
Le mode de fixation du boîtier de module et du rack LGX est une boucle de fixation de type rivet, fabriquée dans un matériau en nylon approuvé par UL94V-2. Il est facile à installer et à démonter. Chaque port de travail du panneau de module LGX a une marque de longueur d'onde imprimée par laser, ce qui est facile à identifier pour les utilisateurs.
Personnalisable
Le type de module FOCC LGX propose une variété de tailles de boîtier et d’options de longueur d’onde. Il peut également être personnalisé selon les exigences du client, telles que la taille mini, un port à sens unique ou à deux voies, le port de mise à niveau, etc.

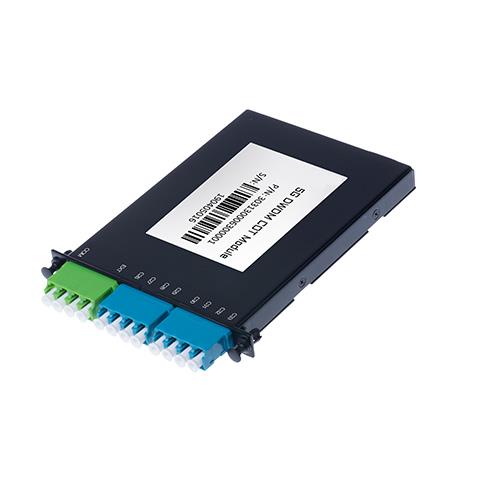

Module COT LGX 16CH + EXT DWDM COT (correspond à un tiers du rack 19 '' 1U) |
8CH + EXT DWDM COT LGX (12pcs LGX montables sur rack 19''1U) |
Application
Le mode de fixation du boîtier de module et du rack LGX est une boucle de fixation de type rivet, fabriquée dans un matériau en nylon approuvé par UL94V-2. Il est facile à installer et à démonter. Chaque port de travail du panneau de module LGX a une marque de longueur d'onde imprimée par laser, ce qui est facile à identifier pour les utilisateurs.
Réseau de télécom |
WDM |
COT & RT |
