Le module ABS CWDM OADM de FOCC est une technologie de multiplexage par répartition en longueur d'onde basée sur TFF (filtre à couche mince), qui propose une variété de tailles de boîtier et d'options de longueur d'onde ; Dans le chemin optique de transmission, OADM peut télécharger et télécharger des signaux WDM sans conversion photoélectrique, et c'est l'un des nœuds clés du réseau optique WDM. L'utilisation d'OADM peut rendre son réseau flexible, facile à mettre à niveau et à étendre son échelle, et il est largement utilisé dans les domaines LAN, MAN et autres.

CWDM OADM Module1

Spécification

Articles	Unité	Module CWDM-OAMDM
Canaux	CH	1	2	4	8
Longueur d'onde de fonctionnement	Nm	1260~1650 & 1460~1650
Bande de transmission	Nm	±6.5,±7.0,±7.5
Perte d'insertion dans la bande de transmission	Db	Inférieur ou égal à 1.0	Inférieur ou égal à 1,4	Inférieur ou égal à 1,8	Inférieur ou égal à 2,8
Isolation adjacente à la transmission	Db	Supérieur ou égal à 30
Transmission Isolement non adjacent	Db	Supérieur ou égal à 45
Perte de retour	Db	Supérieur ou égal à 45
Directivité	Db	Supérieur ou égal à 50
Ondulation	Db	Inférieur ou égal à 0,5

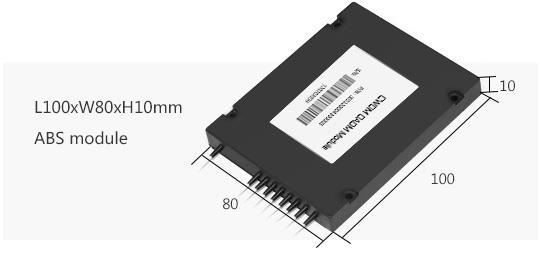

Dimension du colis	mm	L120xL80xH18,L120xL80xH10,L100xL80xH10 MINI:L100xL45xH10,L80xL60xH12
Température de stockage	degré	-40~+85
Température de fonctionnement	degré	-10~+75
Type de fibre		Tube lâche 900um (ou personnaliser)
Type de connecteur		LC/PC (ou personnaliser)

Excellents paramètres de performance (systèmes WDM avec faible perte et isolation élevée)

Perte d'insertion inférieure

Une perte d'insertion plus faible rend le module CWDM OADM
avoir une atténuation du signal inférieure en fonctionnement, donc
réduisant la puissance requise de l'émetteur de signal.

Un isolement plus élevé

La valeur d'isolation plus élevée permet une isolation suffisante du signal
lors de la transmission multi-signaux dans le module CWDM OADM,
empêchant efficacement la diaphonie entre les signaux et
provoquant une distorsion du signal de transmission.

Technologie de production mature

Le module CWDM OADM de FOCC est arrivé à maturité
technologie de production, performances stables et fiables,
prend en charge le travail dans un environnement difficile de - 40 ~+85 degré,
et assure la transmission stable des signaux.

Conformité aux normes internationales

Le module CWDM OADM de FOCC est conforme à RoHS, satisfait TelcordiaGR-1209 et GR-1221.

CWDM OADM Module5

Personnalisable

Le module CWDM OADM de FOCC propose une variété de tailles de boîtier et d'options de longueur d'onde. Il peut également personnaliser le nombre de canaux, les modes de transmission unidirectionnels ou bidirectionnels selon les exigences du client.

Les tailles de paquet sont facultatives

La structure du chemin optique est facultative ; personnalisable

Mode de transmission bidirectionnel à fibre unique
OADM unidirectionnel Supprimer/Ajouter la même longueur d'onde

Mode de transmission bidirectionnel à fibre unique
OADM unidirectionnel Supprimer/Ajouter une longueur d'onde différente

Mode de transmission bidirectionnel à double fibre
OADM bidirectionnel Supprimer/Ajouter la même longueur d'onde

Mode de transmission bidirectionnel à double fibre
OADM bidirectionnel Supprimer/Ajouter une longueur d'onde différente

Application

Les produits de modules CWDM OADM présentent les caractéristiques d'une faible perte d'insertion, d'une isolation élevée des canaux, d'une stabilité et d'une fiabilité environnementales élevées et prennent en charge les systèmes de transmission unidirectionnels et bidirectionnels ; OADM peut télécharger et télécharger des signaux WDM sans conversion photoélectrique, et c'est l'un des nœuds clés du réseau optique WDM. L'utilisation d'OADM peut rendre son réseau flexible, facile à mettre à niveau et à étendre son échelle, et il est largement utilisé dans les domaines LAN, MAN et autres.

CWDM OADM
