Câble d'antenne autoporteur tout diélectrique ADSS

Câble d'antenne autoporteur tout diélectrique ADSS

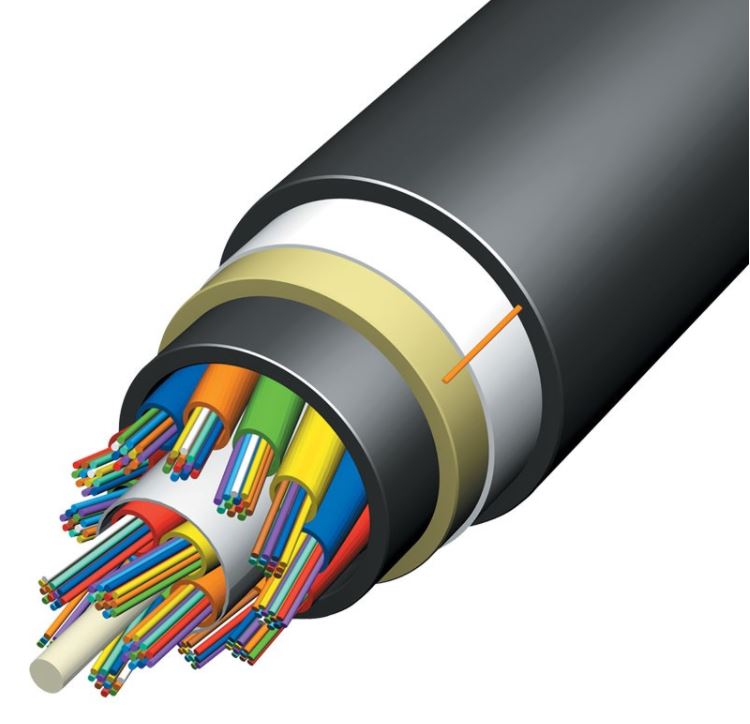

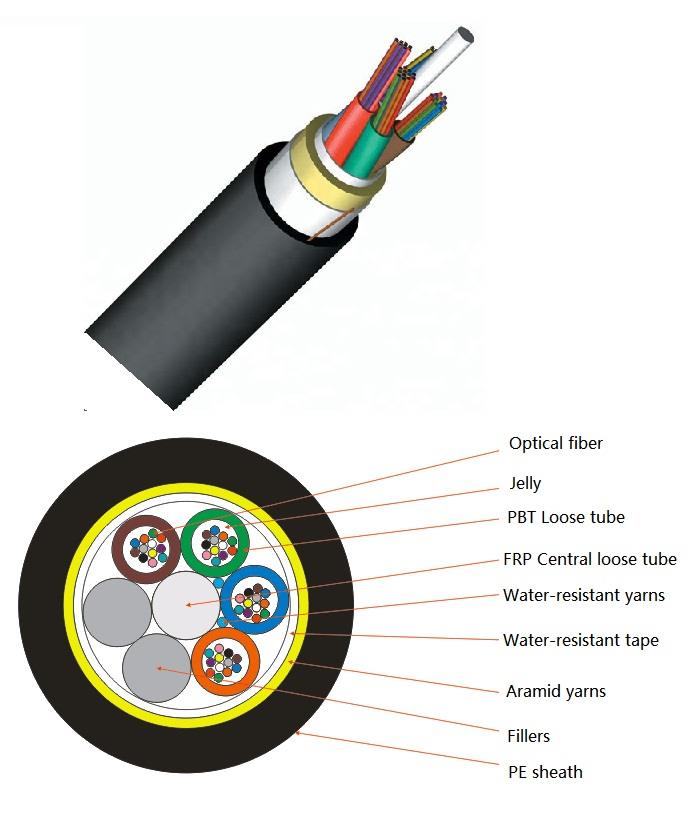

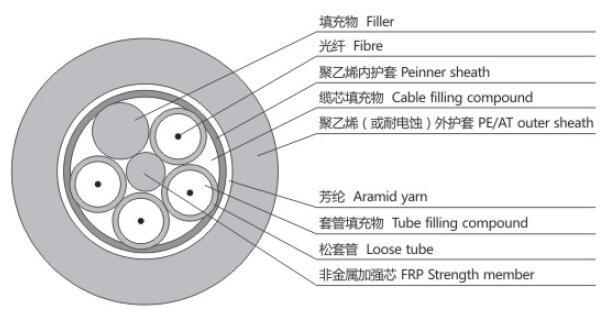

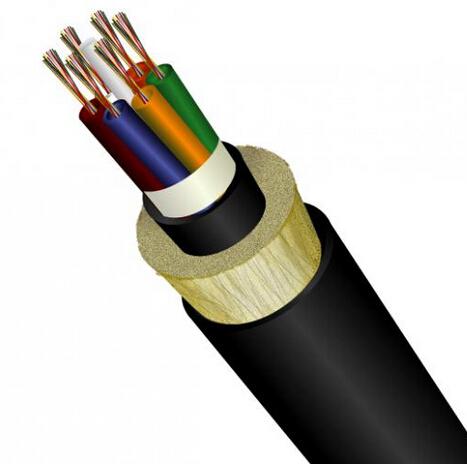

Le câble ADSS est mal câblé. Les fibres, 250 μm, sont placées dans un tube libre en plastique à haut module. Les tubes sont remplis d'un composé de remplissage résistant à l'eau. Les tubes (et les obturateurs) sont toronnés autour d'un PRF (plastique renforcé par des fibres) en tant qu'élément de renforcement central non métallique dans un noyau de câble compact et circulaire. Une fois l’âme du câble remplie avec le composé de remplissage. il est recouvert d'une fine gaine intérieure en PE. Une fois que la couche toronnée de fils d'aramide est appliquée sur la gaine interne en tant qu'élément de résistance, le câble est complété par une gaine externe en PE ou AT (anti-trace).

Demande

l'état actuel des lignes électriques aériennes est pleinement pris en compte lors de la conception du câble ADSS. Pour les lignes électriques aériennes sous 110KV, une gaine extérieure en PE est appliquée. Pour les lignes électriques égales ou supérieures à 110KV, une gaine extérieure est appliquée. La conception délicate de la quantité d’aramide et le processus d’échouage peuvent satisfaire la demande sur diverses portées

Les caractéristiques

Peut être installé sans couper le courant

Excellente performance. Le maximum inductif au point de fonctionnement de la gaine AT peut atteindre 25KV

Poids léger et petit diamètre réduisant le loac causé par la glace et le vent, et la charge sur la tour et bachprops

grandes longueurs de portée et la plus grande portée est supérieure à 1000 m,

contrôle précis de l'application d'aramide améliorant considérablement la résistance du câble

Excès de longueur de fibre et pas d'échouage précis pour garantir de bonnes performances de résistance à la traction et de température

la durée de vie est supérieure à 30 ans

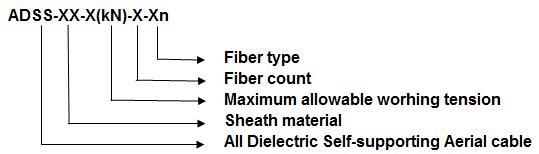

Code de câble

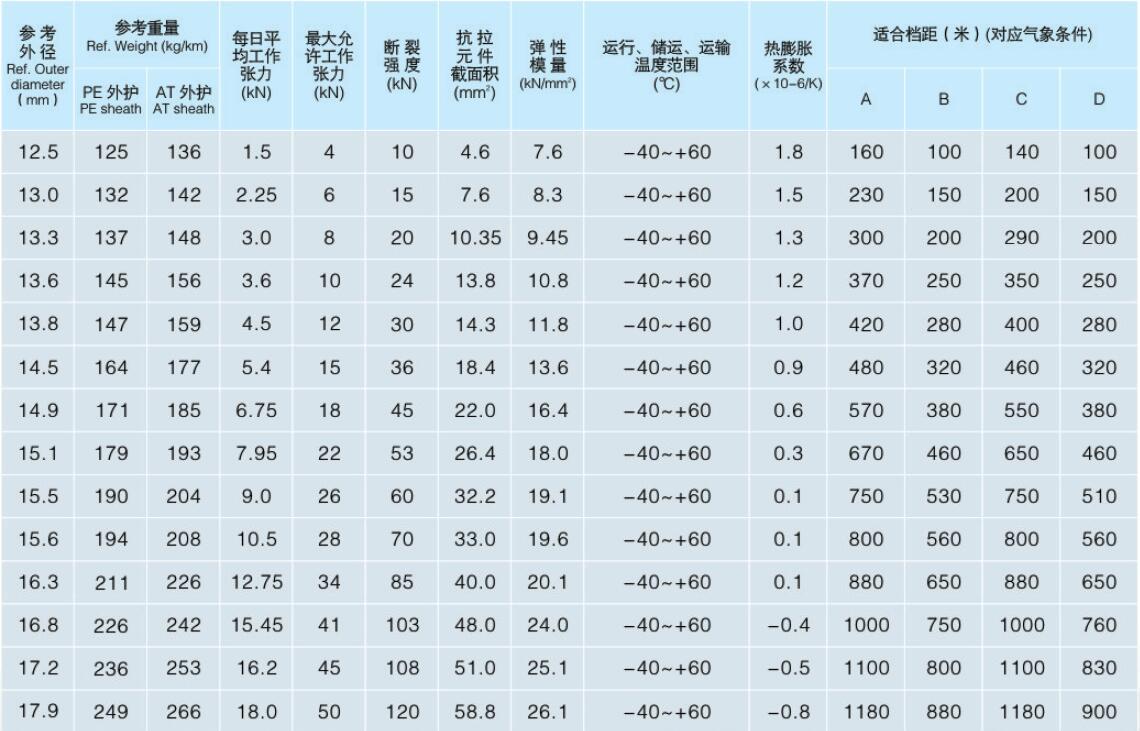

Les conditions climatiques applicables au câble peuvent être divisées en quatre catégories

Remarque: seule une partie des câbles ADSS est répertoriée dans le câble. Les câbles ADSS avec d'autres étendues peuvent être demandés directement à FOCC.

Les spécificants de la table sont obtenus à condition qu’il n’y ait aucune différence de hauteur et que le fléchissement de l’installation soit égal à 1%

Le nombre de fibres est compris entre 2 et 60, l'identification des fibres est conforme à la norme nationale.

Des fibres, monomodes ou multimodes, peuvent être utilisées dans le câble sur demande.

Une structure de câble spécialement conçue est disponible sur demande

FOCC se réserve le droit de réviser les spécifications du câble.

Fibre de base de classe A:

* Flexiblity Merveilleux

** Rapide et Stable

*** Distance de transmission longue

Elément de résistance non métallique FRP:

* Anti-corrosion, haute résistance

** Le membre de force central améliore

la propriété de compression du câble et

protège la fibre

  Gaine extérieure :

* Nouveaux matériaux PE

**Surface lisse

*** anti-corrosion

****Respectueux de l'environnement



Quantité suffisante:

* Quantité suffisante est notre promesse.
** La mesure du compteur est imprimée clairement très petit.

Coloration des fibres Identification d'un tube lâche avec FOCC

les fibres des câbles peuvent être identifiées par une identification de couleur standard conforme à la norme YD / T901-2001.

Identification de couleur standard

Remarque : A. lorsque le nombre de fibres d’un tube mal fixé est inférieur à 12, les fibres sont identifiées comme de la couleur NO.1 sur un flux.

B.en identification de couleur standard, la couleur blanche NO.6 pourrait être remplacée par la couleur nature, appelée identification de couleur standard W.

La coloration Identification des tubes lâches dans le câble

le câble lâche dans le câble peut être identifié par chromatographe panoramique

Chromatographe pilote

Pan-chromatographe
