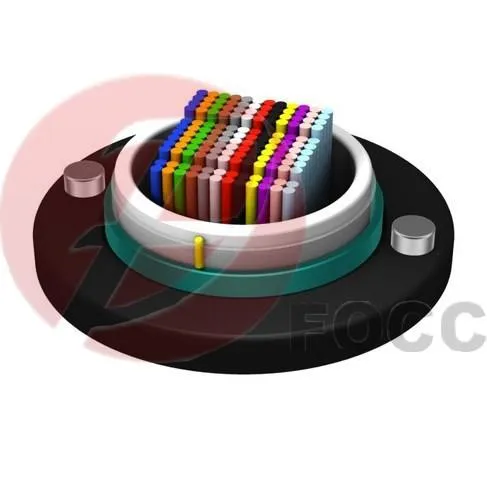

Câble ruban Unitube à armure légère GYDXTW

GYDXTW Câble central à fibres optiques pour tube central

Le câble à fibres optiques GYDXTW est un câble optique de communication extérieur en acier renforcé de la structure en tube central recouvert de gelée avec un shenth encastré en acier et polyéthylène, constitué du tube central lâche, de deux éléments de renforcement en fil d'acier parallèles et d'une gaine. Les rubans de fibres sont placés dans le tube lâche. Le tube est en plastique à haut module (PBT) et rempli de gel de remplissage résistant à l'eau. Le ruban d’acier ondulé est appliqué longitudinalement sur le tube lâche et associé à une gaine en polyéthylène durable. Deux fils d'acier parallèles sont encastrés dans les deux côtés de la gaine PE.

Caractéristiques et avantages:

• La technologie du ruban mature offre de bonnes performances de transmission

• Le contrôle précis de la longueur de fibre excédentaire assure d'excellentes performances mécaniques et thermiques

• Des tubes lâches remplis d'un composé spécial assurent une protection parfaite de la fibre optique

• Toutes les sections de blocage d'eau et d'armure en ruban d'acier ondulé longitudinalement offrent de bonnes performances d'étanchéité et de blocage à l'eau

• Deux fils d'acier parallèles offrent une résistance à la traction et une résistance à l'écrasement souhaitables

• L'identification, la création de branches et la maintenance faciles permettent de gagner du temps de raccordement et de réduire les coûts du projet

• Convient pour le réseau d'accès (en particulier dans les applications FTTC et FTTB), la connexion inter-bureaux et le réseau CATV

• Un contrôle strict de l'artisanat et des matières premières permet une durée de vie supérieure à 25 ans

  Performance:

  Applications: Convient pour la communication longue distance et la communication en intérieur Mode de pose: aérien, pipeline Température de fonctionnement: -30 ~ + 70 ° C




• Caractéristiques optiques:

• 		G.652	G.655	50 / 125μm	62,5 / 125μm
  Atténuation (+ 20)	@ 850nm			≤3,0dB / km	≤3,0dB / km
  	@ 1300nm			≤ 1,0 dB / km	≤ 1,0 dB / km
  	@ 1310nm	≤0.36dB / km	≤0.40dB / km
  	@ 1550nm	≤0,22dB / km	≤0,23dB / km
  Bande passante (classe A)	@ 850nm			≥500 MHz · km	≥200 MHz · km
  	@ 1300nm			≥1000 MHz · km	≥600 MHz · km
  Ouverture numérique				0,200 ± 0,015NA	0,275 ± 0,15NA
  Longueur d'onde de coupure de câble		≤1260nm	≤1480nm

• Structure et spécifications techniques

• plus de 2 fibres	Fibre optique avec certains	diamètre du câble (mm)	poids du câble (kg / km)	force à long / court terme (N)	résistance à l'écrasement à long / court terme (N / 100mm)
  GYDXTW-12 ~ 24Xn	12	11.7	151	600/2000	300/1000
  GYDXTW-36 ~ 48Xn	12	13.1	182	600/2000	300/1000
  GYDXTW-60 ~ 72Xn	12	13.8	201	600/2000	300/1000
  GYDXTW-84 ~ 96Xn	12	14.4	215	600/2000	300/1000
  GYDXTW-108Xn	12	14.8	227	600/2000	300/1000
  GYDXTW-120 ~ 144Xn	12	15.7	251	600/2000	300/1000
  GYDXTW-156 ~ 168Xn	12	16.2	262	600/2000	300/1000
  GYDXTW-180 ~ 216Xn	12	17,8	316	600/3000	300/1000
  GYDXTW-240 ~ 288Xn	24	18.8	347	600/3000	300/1000
  GYDXTW-312 ~ 432Xn	24	21	419	600/3000	300/1000

• Remarque: 1.suffix Xn indique le type de fibre et se trouve dans l'illustration de codage de câble de FOCC.

• 2.La composition des fibres et des tubes est spécifiée dans le tableau d'identification des couleurs

Coloration des fibres Identification d'un tube lâche avec FOCC

les fibres des câbles peuvent être identifiées par une identification de couleur standard conforme à la norme YD / T901-2001.

Identification de couleur standard

Remarque: A. lorsque le nombre de fibres d'un tube en vrac est inférieur à 12, les fibres sont identifiées comme étant de la couleur NO.1 sur un flux.

B.en identification de couleur standard, la couleur blanche NO.6 pourrait être remplacée par la couleur nature, appelée identification de couleur standard W.

La couleur

le câble lâche dans le câble peut être identifié par chromatographe panoramique

Chromatographe pilote

Pan-chromatographe

Application:

Communication longue distance et réseau local (LAN).
Application aérienne et de conduit / conduit.
