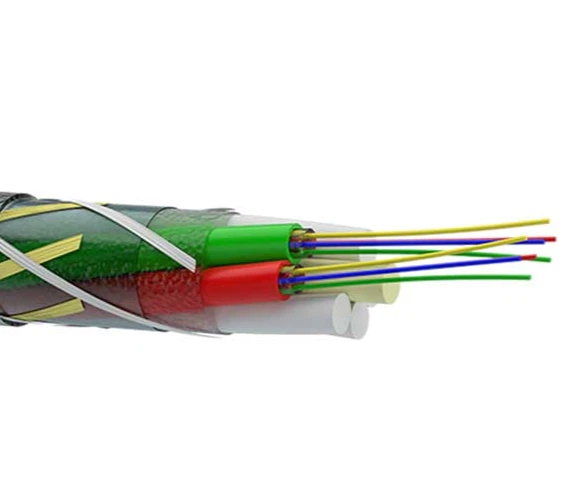

Câble à fibre optique blindé : niveaux de protection et cas d'utilisation
L'automne dernier, nous avons contribué au dépannage d'un projet de parc industriel au Nevada. L'entrepreneur a insisté sur l'utilisation d'un blindage en aluminium emboîtable pour un trajet d'enfouissement direct de 12 - kilomètres, affirmant sans cesse que les centres de données l'utilisaient en permanence, ce qui permettrait d'économiser de l'argent. J'ai repoussé, expliqué que l'enterrement direct en extérieur est complètement différent des environnements avec plancher surélevé. Le service d'ingénierie a été convaincu par l'argumentaire de l'entrepreneur et a rejeté ma recommandation relative aux spécifications. Moins de trois mois plus tard, des rongeurs ont rongé le câble en plusieurs endroits. Honnêtement, je ne me souviens pas exactement du nombre de pauses, entre cinq et huit. La facture de réparation et la réclamation du client pour temps d'arrêt se sont élevées à plus de 127 000 $. La différence de coût d'origine par rapport au ruban d'acier ondulé spécifié à la place ? Environ quatre mille dollars. Lors de l'autopsie du projet, les ingénieurs sont restés là sans rien dire. Les achats ont été blâmés.
J'écris ceci parce que nous continuons à voir le même schéma. Les équipes d'approvisionnement examinent les chiffres de résistance à l'écrasement sur les fiches techniques et supposent qu'elles comprennent les niveaux de protection. Ce n’est pas le cas.
Ce qui compte réellement dans la sélection des armures
Je fais cela depuis une quinzaine d'années maintenant, et la spécification des armures est probablement mon domaine le plus fort. Permettez-moi d'abord de dissiper la plus grande idée fausse :l'armure en aluminium imbriquée ne protège pas contre les rongeurs. Beaucoup de gens se laissent berner par ce chiffre marketing « 7x résistance à l'écrasement » et pensent que l'armure en aluminium gère tout. Ce n'est pas le cas. L'aluminium est mou. Les rongeurs ont le temps. La structure en spirale donne à leurs dents quelque chose à saisir.
L'armure en ruban d'acier fonctionne différemment. Cette surface lisse et continue ne donne aux incisives des rongeurs rien à mordre. Nous avons retiré les câbles GYTS de sites présentant une activité de rongeurs documentée après huit, neuf ans de service. Zéro dommage par morsure. C'est pourquoi le ruban d'acier reste notre recommandation par défaut pour tout travail d'enfouissement direct.
En ce qui concerne les fournisseurs, nous avons principalement acheté auprès de Hengtong pour la série GYTS ces dernières années. Leur devis du mois dernier pour 24 cœurs s'élevait à environ 1,28 ¥ par mètre, soit environ 0,178 $, en baisse d'environ 8 % par rapport à l'année dernière. Probablement les prix des matières premières. Le prix du Yangtze est légèrement plus élevé, autour de 1,35 ¥, mais son calendrier de livraison est plus fiable. Hengtong semble toujours avoir une semaine de retard. La série ALTOS de Corning est véritablement excellente, la cohérence du contrôle qualité est inégalée, mais les prix sont trois fois supérieurs à ceux des équivalents nationaux ou plus. À moins qu'il ne s'agisse d'une route principale ou que le client ne l'exige spécifiquement, bonne chance pour expliquer ce coût à la direction.
Le ruban d'acier ondulé fonctionne mieux que le ruban d'acier ordinaire lorsque vous avez besoin de flexibilité en flexion. Le profil ondulé répartit les contraintes afin que vous n'obteniez pas de points de concentration lors de l'installation. Nous l’avons appris à nos dépens sur un projet télécom situé le long d’une voie ferrée. Ruban d'acier standard utilisé. Les micro-vibrations provoquées par le passage des trains ont provoqué des fissures de fatigue en 14 mois. Passé au carton ondulé, problème résolu.
Je ne m'occupe pas beaucoup des armures en fil d'acier personnellement. Principalement des traversées sous-marines et des lits de rivières d'après ce que j'ai compris. La plus haute résistance à la traction disponible, mais le poids et la complexité d'installation augmentent considérablement, le coût est peut-être 4-5 fois supérieur au ruban d'acier standard. À moins que vous n’ayez réellement besoin de ce niveau de force, inutile de trop en faire.
Pourquoi ces tableaux de comparaison de prix soignés n'aident pas
Vous voyez ces articles en ligne avec des tableaux de prix parfaitement organisés, des fourchettes de 0,20 $ à 0,30 $, etc. Honnêtement, ces tableaux sont plutôt inutiles car les prix réels des achats dépendent du volume, du lieu de livraison, des conditions de paiement et de votre relation avec le fournisseur. Trop de variables.
Voici quelque chose de plus proche de la réalité. Citations réelles d'un projet d'enterrement direct de 8 kilomètres que nous avons réalisé le mois dernier :
Option non-blindée avec conduit
Coût du câble : GYFTY 24 cœurs, 8 km à environ 0,124 $/m, cela revient à environ 990 $. Le conduit en PEHD coûte 0,48 $/m supplémentaire, soit 3 840 $ pour les matériaux. La main-d'œuvre pour l'installation des conduits est estimée localement à 5 700 $. Le travail de tirage de câbles ajoute 1 780 $. Le total atterrit quelque part aux alentours$12,310.
Option d'enterrement direct blindé
Coût du câble : ruban d'acier ondulé GYTA53 à 24 conducteurs, 8 km à environ 0,26 $/m, ce qui revient à environ 2 080 $. Les travaux d'enterrement direct sont évalués à 5 280 $. Total autour$7,360.
Le prix unitaire du câble blindé est le double, mais le coût total installé permet d'économiser 40 %. Et c’est avant de prendre en compte les coûts cachés de l’approche conduit. Nous l'avons suivi, environ 1 à 2 réparations d'épissures sont nécessaires tous les 10 kilomètres en raison des dommages causés au câble lors du tirage. Ajoutez 800 à 1 200 $ supplémentaires par occurrence.
Le calcul des temps d'arrêt qui convainc la finance
Les finances remettent en question mes spécifications à chaque fois. Pourquoi ne pas simplement opter pour l’option la moins chère. J'ai appris à leur montrer le calcul des temps d'arrêt.
L’un de nos clients manufacturiers contrôle la production de fibres. L'année dernière, un problème de câble les a mis hors service pendant presque une journée. Leur propre comptabilité évalue les pertes directes à environ 47 000 $, sans compter les pénalités contractuelles pour les commandes retardées. À l'origine, ce câble permettait d'économiser peut-être 2 500 $ en sautant l'armure.
L'enquête 2023 sur les centres de données du Ponemon Institute a évalué les coûts des pannes imprévues à 9 000 $ en moyenne par minute. Il s'agit des chiffres des centres de données, les environnements industriels ne sont généralement pas aussi extrêmes, mais quelques centaines de dollars par minute sont courants.
Les réparations de câbles sous-marins sont terrifiantes. Submarine Networks suit les statistiques mondiales de pannes, environ 200 incidents par an, les coûts de réparation allant de 500 000 $ à plus de 1 000 000 $ chacun et les délais de réparation s'étendant sur des mois. Le cas documenté le plus long a duré près de trois ans. Bien qu'honnêtement, le sous-marin ne soit pas mon domaine, je viens de lire les rapports de l'industrie.
Les questions qui comptent réellement pour les décisions relatives aux spécifications
Au lieu de vous concentrer sur les différences de résistance à l’écrasement en N/cm, déterminez-les d’abord :
Q : Le site présente-t-il une activité de rongeurs documentée ?
R : Si oui, du ruban d’acier ou du ruban d’acier ondulé uniquement. Pas d'aluminium. Période. Nous avons été brûlés trop de fois.
Q : L'itinéraire attirera-t-il la circulation des véhicules ?
R : Beaucoup de gens pensent que « chemin piétonnier » est synonyme de sécurité. Dans la pratique, les camions de livraison, les scooters électriques et parfois même les chariots élévateurs du client prennent des raccourcis. Si le chemin traverse un endroit où les véhicules pourraient aller, envisagez une armure en fil d'acier ou au minimum ajoutez du ruban d'avertissement au-dessus de l'enterrement.
Q : Des lignes à haute tension-à proximité ?
R : Celui-ci surprend les gens. Les armures en acier dans les champs électromagnétiques AC génèrent un échauffement par courants de Foucault. Si la fibre partage une tranchée avec des câbles d'alimentation haute tension-, utilisez une armure en aluminium ou optez pour un système entièrement diélectrique avec ADSS.
Q : Chimie du sol ?
R : J'ai déjà réalisé un projet près d'une usine chimique, le pH des eaux souterraines était d'environ 5,2. Je n'ai pas saisi ce détail, spécification d'une armure en ruban d'acier standard. A commencé à se corroder au bout de deux ans. Le coût de la retouche a presque doublé le budget initial du câble et a dû passer au ruban en acier inoxydable 316. Maintenant, je pose des questions sur l'état du sol lors de chaque travail d'enfouissement direct.
Erreurs de mise à la terre
J'avais l'habitude d'ignorer la mise à la terre, je pensais que c'était le problème de l'ingénieur électricien. Puis, en 2021, un projet dans une zone de montagne a continué à subir des dégâts de foudre même si le câble GYTS était blindé et était censé être correctement mis à la terre. L'enquête a révélé que le fil de terre utilisait un conducteur en cuivre massif. La partie enterrée était entièrement corrodée. Effectivement sans fondement.
Nous exigeons désormais un minimum de cuivre toronné n° 6 AWG, des bornes à compression Burndy ou équivalent, sans connexions par boulons. Dans un sol rocheux ou sableux à haute résistivité, ajoutez des piquets de terre supplémentaires ou un enrichissement chimique. NEC 770.93 spécifie la liaison des composants de câbles métalliques au point d'entrée du bâtiment aussi près que possible. Si vous n'êtes pas familier avec ce genre de choses, demandez à un ingénieur électricien de l'examiner avant de l'approuver-.
Un cas particulier mérite d'être mentionné : à proximité des lignes de transport à haute tension-, un blindage métallique peut développer une tension induite qui choque les équipes d'installation. Pour ces situations, nous recommandons généralement un câble diélectrique ADSS. Pas de protection physique, mais pas non plus de risque de tension induite.
Problèmes avec l'équipe d'installation
Je vais dire quelque chose qui ne me rend pas populaire : de nombreux défauts de câbles sont dus à des problèmes de qualité d'installation.
L'erreur la plus courante consiste à tirer directement sur la couche de blindage. Une technique correcte exerce une tension sur les éléments de renfort internes en aramide, mais les équipages prennent des raccourcis et utilisent le blindage comme point de traction. Cela sépare l'armure de l'âme du câble. Ce type de dommage n'apparaît souvent pas lors des tests d'acceptation et se manifeste des mois plus tard.
Le rayon de courbure est l’autre grand problème. TIA-568.3-E spécifie une résistance à la traction minimale de 600 livres pour les câbles d'installation extérieurs, mais cela concerne les câbles non blindés. Le câble armé a une tolérance à la flexion moindre en raison de la rigidité de l'armure. J'ai vu des équipes appliquer leur expérience des câbles non blindés à des travaux blindés, se plier trop brusquement dans les coins, provoquer une perte de microcourbure. L'OTDR peut afficher 0,1 ou 0,2 dB supplémentaires à l'acceptation, cela ne semble pas grand-chose, mais l'atténuation augmente avec le temps.
Notre pratique habituelle consiste désormais à organiser une séance d'information technique avec les équipes d'installation juste après l'attribution du contrat. Couvre spécifiquement la manipulation des câbles armés. Étape supplémentaire ennuyeuse, mais bien moins douloureuse que des disputes après que quelque chose ne va pas.
Quelques scénarios que les gens négligent
Intérieur du centre de données :
C’est là qu’appartient réellement l’armure en aluminium imbriquée. Les câbles souterrains sont piétinés, roulés par des chariots d'équipement, réorganisés toutes les quelques années. Nécessite une résistance à l’écrasement et de la flexibilité, mais aucun problème de rongeurs ou d’humidité. Beaucoup de gens ne font pas de distinction entre l'intérieur de l'établissement et l'inhumation directe sur le campus, précisant la même armure pour les deux. Soit cela gaspille de l’argent, soit cela cause des problèmes.
Exploitation minière:
Je n'ai réalisé que deux projets miniers, ne me considérez pas comme un expert en la matière. L'essentiel est que les exigences antidéflagrantes-sont spécialisées, nécessitent la certification MSHA, la conformité 30 CFR Part 7, etc. La série chinoise MGTSV fonctionne pour les projets nationaux, mais les emplois aux États-Unis ont besoin de produits certifiés nationaux OCC ou AFL-, dont les prix sont nettement plus élevés. L'avantage de la fibre dans l'exploitation minière est qu'elle n'est pas-électrique et qu'elle ne présente aucun risque d'étincelle, ce qui est obligatoire dans les environnements de méthane.
Usines chimiques :
J'ai déjà mentionné le problème du pH du sol. Le matériau de la veste compte aussi. La gaine PE standard se dégrade lors de l'exposition aux hydrocarbures. Pour les projets d'usines chimiques, nous spécifions désormais une gaine minimale LSZH, PUR pour les zones présentant un risque réel de contact chimique. Cela coûte plus cher, mais l'exposition à la responsabilité dans ces environnements ne vaut pas les économies réalisées.
Pensées finales
La sélection d’une armure semble compliquée mais se résume en réalité à quelques principes. L’enfouissement direct à l’extérieur signifie du ruban d’acier ou du ruban d’acier ondulé. L’intérieur de l’installation signifie de l’aluminium emboîtable. Les scénarios spéciaux font l’objet d’une analyse spéciale. En cas d'incertitude, dépasse légèrement les-spécifications. Le coût supplémentaire du blindage est insignifiant comparé aux dépenses de réparation des pannes.
Et ne vous fiez pas trop aux fiches techniques des fournisseurs. Ces chiffres proviennent des conditions de laboratoire. Les environnements de terrain réels sont plus compliqués. Parlez à des personnes qui ont réalisé des projets similaires. Vaut plus de dix fiches techniques.
Si vous travaillez sur un projet spécifique et que vous souhaitez en parler, contactez notre équipe technique. Nous avons probablement rencontré la plupart des mêmes problèmes auxquels vous êtes confrontés, cela peut au moins vous aider à éviter les erreurs évidentes.
