I. Différences de base
Capacité actuelle et électrique
C13: Le courant nominal est de 10A (norme CEI), correspondant à une puissance maximale de 2500 W (250 V × 10A), adaptée aux équipements de bureau communs et aux appareils électroménagers tels que les ordinateurs, les moniteurs, les imprimantes et les cuisinières à riz.
C19: Le courant nominal est de 16A (norme CEI), avec une puissance maximale allant jusqu'à 4000W (250 V × 16A). Conçu pour les équipements de haute puissance tels que les serveurs, les PDU du centre de données (unités de distribution d'énergie) et les alimentations de classe kilowatt.

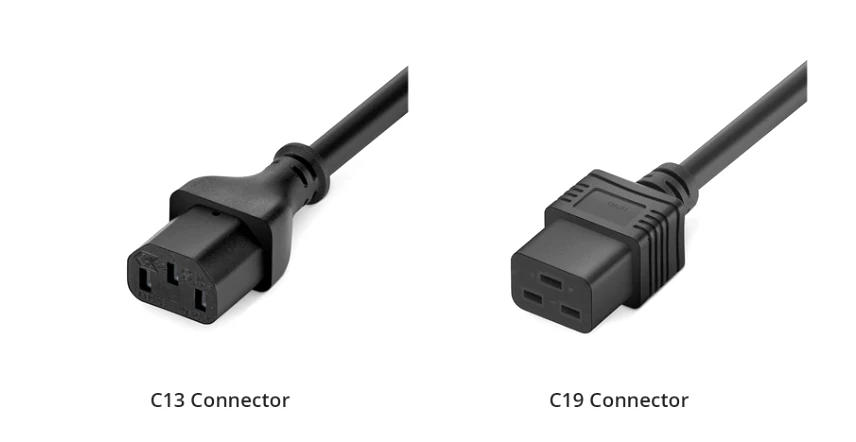

Structure physique
Forme de bouche:
Le bouchon C13 est rond, avec trois épingles disposées en forme de "broche". Le connecteur mâle est le C14 et le connecteur féminin est le C13.
Le bouchon C19 est rectangulaire, avec la disposition de la broche perpendiculaire (horizontalement) au C13. Le connecteur mâle est le C20 et le connecteur féminin est le C19.
Taille: Le bouchon C19 est nettement plus grand que le C13, et le cadre extérieur du connecteur est un rectangle arrondi, ce qui le rend inutilisable dans une prise C14.
Scénarios d'application
C13: Largement utilisé dans les appareils de faible puissance tels que les ordinateurs de bureau quotidiens et les petits appareils.
C19: spécialement conçu pour des scénarios de haute puissance tels que les serveurs de centres de données, l'équipement industriel et les alimentations supérieures à 1000W (telles que les alimentations PC haut de gamme).
Ii Analyse de compatibilité
Compatibilité directe
Les C13 et C19 sont complètement incompatibles: en raison des différences physiques, une fiche C13 ne peut pas être branchée sur une prise C20 et une fiche C19 ne peut pas être branchée sur une prise C14.
Compatibilité du connecteur masculin / féminin: un cordon d'alimentation C13 a un connecteur mâle C14 et doit être connecté à un appareil avec un connecteur femelle C14; Un cordon d'alimentation C19 a un connecteur mâle C20 et doit être connecté à un appareil avec un connecteur féminin C20.
Limitations de l'adaptateur de conversion
Des solutions de conversion existent: C13 en adaptateurs C20 ou C19 en deux cinglos C13 en C13 sont disponibles dans le commerce, mais soyez conscients des limitations actuelles. Par exemple, un adaptateur C13 à C20 est généralement évalué pour 15A, mais en pratique, il est limité à la note 10A du C13. La surcharge peut poser un risque de sécurité.
Risque de sécurité: Forcer un adaptateur d'alimentation dans un cordon d'alimentation peut entraîner un mauvais contact, une surchauffe ou même un incendie. Il est recommandé de hiérarchiser les cordons d'alimentation qui correspondent au connecteur d'origine.
Iii. Conformité aux normes
Normes internationales
CEI 60320: C13 et C19 sont basés sur cette norme. C13 correspond à la combinaison C13 / C14, et C19 correspond à la combinaison C19 / C20. Il spécifie les exigences mécaniques, électriques et de sécurité pour les connecteurs.
Évaluation de la température: toutes les prises sont évaluées à 70 degrés, adaptées aux environnements standard. Pour les environnements à plus haute température, d'autres connecteurs standard (tels que C15) doivent être utilisés.
Certifications régionales
Certification de sécurité: les produits doivent être certifiés par des agences de sécurité locales, telles que UL aux États-Unis, CE en Europe et CCC en Chine, pour garantir que les propriétés matérielles, telles que le retard de flamme et l'isolation, répondent aux exigences. Norme de fiche: La branche sur l'autre extrémité du cordon d'alimentation doit se conformer aux normes locales du réseau électrique, telles que la norme nationale chinoise, le NEMA américain et le Schuko européen.
Iv. Guide de sélection des utilisateurs
Sélectionnez par puissance de l'appareil
Appareils à faible puissance (<2500W): Prefer a C13 power cord, such as standard computers, monitors, and small household appliances.
Dispositifs haute puissance (supérieur ou égal à 2500 W): Doit utiliser un cordon d'alimentation C19, tel que les serveurs et les alimentations supérieures à 1000W (en particulier avec une entrée 110 V).
Correspondre par type de connecteur
Vérifiez l'entrée d'alimentation de l'appareil: s'il dispose d'un connecteur féminin C14, utilisez un cordon d'alimentation C13; S'il dispose d'un connecteur féminin C20, utilisez un cordon d'alimentation C19.
Remarque: Conception d'alimentation à double note: certaines alimentations vendues à l'échelle mondiale peuvent utiliser un connecteur C14 dans les régions 220 V, mais assurez-vous de vérifier leurs limitations de puissance à des tensions inférieures.
Sécurité et conformité
Sélectionnez des produits conformes à la norme IEC 60320 et disposez d'une certification locale pour éviter d'utiliser des câbles inférieurs ou non certifiés.
Dans les scénarios de haute puissance, évitez de compter sur les adaptateurs et de hiérarchiser les câbles d'alimentation qui correspondent à l'interface native.
Notes pour des scénarios spéciaux
Les centres de données utilisent généralement un mélange de PDU avec les interfaces C13 et C19, avec C13 pour l'équipement réseau et C19 pour les serveurs.
Voyage international: Soyez conscient des spécifications locales de sortie. Par exemple, les prises 16A sont moins courantes en Chine, donc une installation supplémentaire ou l'utilisation d'un adaptateur peut être nécessaire.
V. Résumé
Les différences de base entre les câbles de puissance C13 et C19 résident dans leur capacité de charge actuelle et leur structure physique. Le premier convient aux appareils de faible puissance, tandis que le second est conçu pour les scénarios de haute puissance. Les deux sont complètement incompatibles. Les utilisateurs doivent sélectionner en fonction du type d'interface de l'appareil et des exigences d'alimentation, garantissant la conformité aux normes de sécurité internationales et régionales. Les dispositifs haute puissance doivent utiliser strictement l'interface C19 pour éviter les risques de sécurité causés par une surintensité.
Les cordons d'alimentation fournis à tous les équipements de production FOCC sont conformes aux normes internationales, garantissant une production et une durée de vie sûres pour les clients.
