Dans environ un déploiement MPO sur quinze que nous traitons, la cause première de l'échec de la liaison-le premier jour remonte à une incompatibilité de polarité-non pas à un défaut de connecteur, ni à une fibre endommagée, mais à une erreur de spécification sur le bon de commande d'origine. La connexion physique semble correcte, la perte d'insertion passe et personne ne détecte le problème avant l'apparition-.
TIA-568.3-D définit trois méthodes de polarité spécifiquement parce que la connectivité multifibre crée une complexité de mappage à laquelle les connexions LC monofibre n'ont jamais été confrontées. La norme empêche exactement ce mode de défaillance, mais uniquement lorsque les équipes d’approvisionnement et d’installation spécifient dès le départ la méthode appropriée pour leur architecture.
Méthodes A, B et C : la logique de décision
Ces trois méthodes ne sont pas interchangeables. Chacun suppose une architecture système spécifique, et spécifier la mauvaise architecture garantit l’échec de la liaison.
Méthode A
maintient le mappage direct-de la fibre : la position 1 arrive à la position 1. Le câble principal est doté d'un connecteur à clé-haut et d'un connecteur à clé-bas. Cette méthode est conçue pour les systèmes de câblage structuré dans lesquels les cassettes MPO ou les panneaux de brassage gèrent le basculement Tx-Rx en interne. Le tronc reste "stupide"- il prolonge simplement le chemin de la fibre sans modifier la polarité. Si votre conception inclutmodules de cassettesaux points de distribution, les lignes réseau de la méthode A constituent la spécification standard selon la section 5.3.1 de la norme TIA-568.3-D.
Méthode B
inverse l'ensemble du réseau de fibres : la position 1 arrive à la position 12. Les deux connecteurs sont à clé-up. Pour QSFP+ SR4,QSFP28 SR4, ou des émetteurs-récepteurs QSFP-DD DR4 se connectant directement sans cassettes intermédiaires, la méthode B est la seule configuration qui aligne les voies d'émission avec les voies de réception. La clause IEEE 802.3 86 (40GBASE-SR4) et la clause 95 (100GBASE-SR4) supposent ce mappage de voies.
Un cas extrême mérite d'être signalé : les installations d'avant-2015 de certains fabricants utilisaient un câblage de cassette non-standard. Une jonction de méthode B dans cet environnement peut double-inverser le signal et recréer l'échec Tx-to-Tx. Avant de spécifier la méthode B pour un projet de mise à niveau, demandez des schémas de câblage à votre fournisseur de cassettes ou vérifiez les brochages par rapport à la documentation TIA.
Méthode C
retourne les paires de fibres adjacentes : position 1 vers position 2, position 3 vers position 4. Ceci a été conçu pour les scénarios de migration duplex où chaque paire représente un canal Tx-Rx distinct. La méthode C ne fonctionne pas pour les optiques parallèles et apparaît rarement dans les nouvelles spécifications des centres de données. Si un fournisseur propose des câbles de type C pour un déploiement 100G, considérez cela comme un signal de disqualification.
Là où les coûts de polarité s’accumulent réellement
Le câble lui-même est rarement la partie la plus coûteuse. Sur un déploiement typique de 100-fibres, les coûts des câbles et des connecteurs représentent environ un-quart des dépenses totales d'installation. La main-d'œuvre, l'équipement de test et les frais généraux du projet représentent les trois quarts restants.

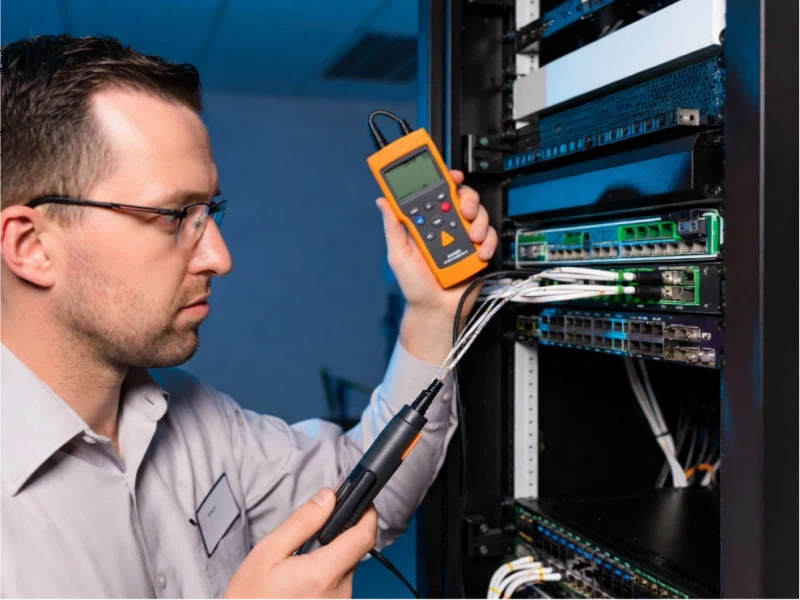

Les erreurs de polarité attaquent directement les catégories de main d’œuvre et de frais généraux. Une seule jonction non adaptée déclenche généralement 2 à 4 heures de fibre-par-traçage de fibre avec VFL et wattmètre. Les commandes de -assemblages pré-terminés de longueur-personnalisée durent 5 à 15 jours ouvrables, et la plupart des fournisseurs n'accepteront pas les retours de produits coupés-à-longueur. Chaque lien en aval nécessite ensuite une re-vérification-sur une colonne vertébrale à 96 fibres, ce qui peut signifier 8 à 12 heures de technicien supplémentaires en fonction de votre équipement de test et de l'état de votre documentation.
Pour les déploiements où la disponibilité du réseau est liée aux revenus -colocation date de lancement-dates de mise en service, mise en service du cluster GPU, automatisation de la ligne de production-ces retards ont des conséquences financières directes. C'est pourquoi les spécifications d'achat sont plus importantes que le prix unitaire du câble.
Connecteurs modifiables sur le terrain : capacités réelles et limites strictes
Connecteurs MTP PROde l'US Conec permettent une reconfiguration de la polarité sur le terrain. Un technicien peut retourner un connecteur clé-vers le haut-à l'aide d'un outil manuel, convertissant ainsi efficacement un cordon de brassage de type A en type B en moins de soixante secondes sans exposer les extrémités de la fibre. Pour les déploiements multimodes où des erreurs de polarité se produisent généralement au niveau du cordon de brassage, cela constitue une véritable valeur d'assurance.
La limite stricte que la littérature sur les produits sous-estime souvent :le changement de polarité de champ ne fonctionne que sur le polissage UPC (plat).Les connecteurs APC monomode-utilisent une face d'extrémité inclinée de 8-degrés pour minimiser la réflexion arrière-. Cet angle rend la rotation physique impossible sans détruire l'interface optique. Pour les optiques à mode unique-400G DR4, 400G FR4 ou toute autre optique à longue portée-, la polarité modifiable sur site-n'est pas une option de récupération : vous devez la spécifier correctement au moment de la commande.
Les connecteurs MTP PRO bénéficient d'un prix supérieur de 15 à 25 % par rapport au MTP standard à des niveaux de qualité équivalents. Le retour sur investissement dépend du profil de risque de votre projet : si vos équipes d'installation disposent d'une solide discipline en matière de documentation et de processus de vérification préalable au déploiement, le MTP standard peut suffire. Si vos projets rencontrent fréquemment des surprises de polarité à leur arrivée-, la prime s'amortit généralement dès la première commande évitée-.
Que vérifier avant d'émettre un bon de commande
Le marché des connecteurs MPO est fragmenté et les écarts de qualité entre les fournisseurs sont importants. Le devis le plus bas est souvent en corrélation avec le taux de défaillance sur site le plus élevé.
Lors de l'évaluation des fournisseurs de câbles MPO pour l'infrastructure du centre de données, ces points de vérification séparent les fournisseurs qualifiés des revendeurs de produits de base :
Documentation des tests en usine.
Chaque assemblage pré-terminé doit être livré avec des-données de perte d'insertion par fibre, et non avec une étiquette générique "testée". Pour les liaisons 400G où les budgets de perte d'insertion de canal sont inférieurs à 1,5 dB, vous avez besoin des valeurs IL réelles pour vérifier la marge de la liaison. Demandez aux fournisseurs des exemples de rapports de test avant la qualification.
Spécification du connecteur.
Les connecteurs MTP authentiques de US Conec ont des tolérances de virole plus strictes que les MPO génériques. Pour les applications supérieures à 100 G, les connecteurs à faible perte-de qualité (MTP Elite ou équivalent, généralement inférieur ou égal à 0,35 dB max IL) ne sont pas une option premium-ils constituent une exigence de budget de liaison. FOCC est un assembleur certifié de connecteurs US Conec MTP®, avec des composants de marque MTP entièrement conformes aux normes CEI 61754-7 et TIA-604-5.
Flexibilité du nombre de fibres.
400G SR8 et 800G DR8 nécessitentConnecteurs MPO 16 fibresavec une clé d'alignement décalée physiquement incompatible avec les adaptateurs 12 fibres. Les fournisseurs qui stockent uniquement des stocks de base 12 ne peuvent pas prendre en charge votre prochain cycle de mise à niveau.
Processus de vérification de la polarité.
Comment le fournisseur confirme-t-il le type de polarité avant l'expédition ? L'inspection visuelle de l'orientation des touches est insuffisante. Les tests optiques confirmant le mappage des fibres 1 à 12 constituent la norme minimale.
Délai et logistique.
Livraison standard versus questions accélérées pour la planification des projets. FOCC est expédié sous 48 heures pour les configurations standards, avec une expédition-le jour même disponible pour les articles en stock.
Critères d'acceptation de la qualité.
Pour les commandes supérieures à 500 pièces, confirmez la norme AQL du fournisseur et si les rapports d'inspection entrants sont fournis. Les certificats RoHS et REACH doivent être expédiés avec la commande ou être disponibles sur demande sans délai supplémentaire.
Langage de spécification pour les achats techniques
Pour les appels d’offres et les bons de commande impliquant une infrastructure MPO, rendre les exigences explicites dans la documentation d’achat est le moyen le plus fiable d’éviter les erreurs de polarité :
Méthode de polarité :"TousCâbles principaux MPOdoit être fabriqué selon la polarité TIA-568.3-D méthode B (inversée), sauf indication contraire par article."
Exigences des tests :"Le fournisseur doit fournir des données de test de perte d'insertion pour chaque position de fibre, mesurées conformément à la norme CEI 61300-3-4, avec des résultats inférieurs ou égaux à 0,35 dB pour la qualité à faible perte ou inférieurs ou égaux à 0,50 dB pour la qualité standard."
Qualité du connecteur :"Les connecteurs doivent être de marque MTP (US Conec) ou équivalente répondant à la norme CEI 61754-7 avec des performances de perte d'insertion vérifiées selon la qualité spécifiée."
Étiquetage :"Chaque câble doit être étiqueté aux deux extrémités avec le type de polarité (A/B/C), le nombre de fibres et un numéro de série unique traçable au dossier de test en usine."
Demander une révision des spécifications
Si votre projet actuel implique une infrastructure MPO-qu'il s'agisse d'un nouveau déploiement, d'une mise à niveau de vitesse ou d'une migration à partir de systèmes existants-envoyez les numéros de modèle de votre émetteur-récepteur et votre schéma d'architecture à notre équipe d'ingénierie d'applications. Nous vérifierons les exigences de polarité et confirmerons les spécifications du câble avant de vous engager dans une commande.
Pour les besoins groupés supérieurs à 500 assemblages, FOCC propose un codage couleur personnalisé pour simplifier l'identification des phases d'installation-, ainsi que des packages de documentation de test consolidés formatés pour les enregistrements de mise en service du centre de données.
