Basique

Connecteur fibre

FC, SC, LC, ST, MU, MTRJ, MPO

Face d'extrémité de la virole

PC

CUP

APC

CUP

Perte d'insertion

Inférieur ou égal à 0,2 dB

Inférieur ou égal à 0,2 dB

Inférieur ou égal à 0,3 dB

Inférieur ou égal à 0.3bB

Perte de retour

Supérieur ou égal à 50dB

Supérieur ou égal à 55dB

Supérieur ou égal à 60dB

Supérieur ou égal à 35dB

Spécification de la virole en céramique

Écarts de concentricité de 125,5 um :
<=1um

Écarts de concentricité de 127 µm :<=3um

Fibre appropriée

9/125um

50/125um,62,5/125um

Géométrie de la face d'extrémité

Rayon de courbure

7 ~ 25 mm

5 ~ 12 mm

N/A

Saillie des fibres

Inférieur ou égal à 50 nm

Inférieur ou égal à 100 nm

N/A

Fibre sous-coupée

Inférieur ou égal à 100 nm

Inférieur ou égal à 100 nm

N/A

Décalage du sommet

Inférieur ou égal à 50um

Mécanique

Échangeabilité

Inférieur ou égal à 0,2 dB

Brouillard Salin

Inférieur ou égal à 0,1 dB

Baisse

Inférieur ou égal à 0,2 dB (1,5 M, 5 gouttes)

Vibration

IL Inférieur ou égal à 0,2 dB (550 Hz, 1,5 mm)

Répétabilité

Inférieur ou égal à 0,1 dB (1 000 fois)

Durabilité

>1000 fois

Température de fonctionnement

-40 degré ~ +85 degré

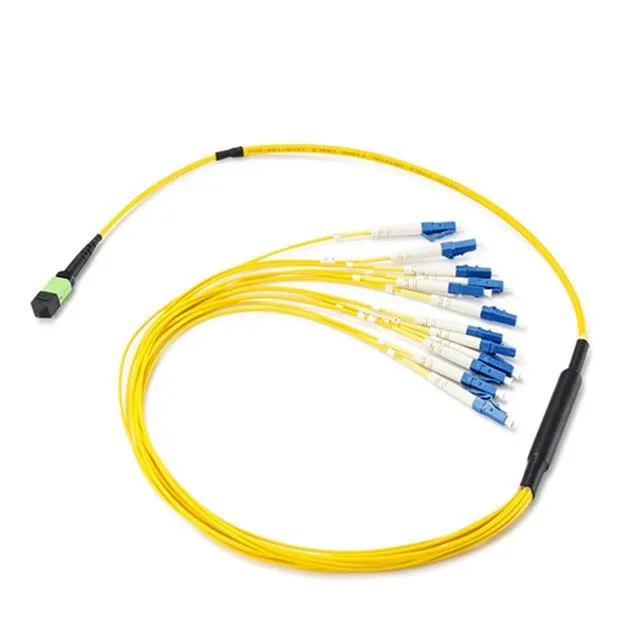

Connecteur MTP® Elite® monomode

{{0}},10 dB typique (toutes les fibres) 0,35 dB maximum (fibre unique)1

>60 dB (angle poli de 8 degrés)2

-40 degré à 75 degrés

Connecteur standard MTP® monomode

{{0}},25 dB typique (toutes les fibres) 0,75 dB maximum (fibre unique)1

>60 dB (angle poli de 8 degrés)2

-40 degré à 75 degrés

Connecteur standard multimode MTP®

{{0}},25 dB typique (toutes les fibres) 0,75 dB maximum (fibre unique)1,3

>20 dB (0 degré plat poli)2,3

-40 degré à 75 degrés

1 test IL selon CEI 61300-3-4 ;
Test 2 RL selon CEI 61300-3-6 ;
3 Testé avec la condition de lancement de flux encerclé proposée sur une fibre de 50 μm et 850 nm selon CEI 61280-4-1.

1 - Connecteur A

MTP/F/PC : MTP femelle, vernis PC ; MTP/F/APC : MTP femelle, vernis APC ;
MTP/M/PC : MTP mâle, vernis PC ; MTP/M/APC : MTP mâle, vernis APC ;

2 - Connecteur B

LC/UPC/DX;LC/APC/DX;LC/UPC/SX;LC/APC/SX;LCP/UPC;LCP/APC;
SC/UPC/DX;SC/APC/DX;SC/UPC/SX;SC/APC/SX;FC/UPC;FC/APC;ST/UPC

3 - Mode fibre

OM1, OM2, OM3, OM4, OS2, G657A1

4 - Nombre et type de fibres

12R : 12F ruban ; 12BR : 12F ruban nu ; 12B : 12F mini-câble rond

5 - Type de répartition

B2.0 : 2.0 éventail avec kit répartiteur.

6 - Durée

1,5 M/0,6 M : longueur totale du câble 1,5 M, longueur de diffusion 0,6 M, etc.

7 - Matériaux de gaine de câble

LSZH/OFNP/OFNR

8 - Couleur de la gaine du câble

Aqua (OM3,OM4) Orange (OM1,OM2), Jaune (SM).

9 - Polarité

R : Type A ; B : type B ; C : Type C.
