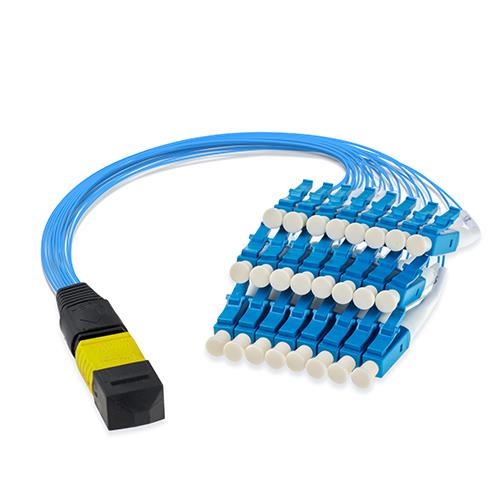

Cordon de brassage de fibre de sortance de module MPO/MTP
Description
Câble de sortie interne MPO/MTP vers LC, interface multifibre MPO/MTP avec connecteurs discrets à fibre unique (LC/SC principalement). Les assemblages sont généralement utilisés pour interconnecter directement des cassettes MTP/MPO, des panneaux ou des ensembles de lignes principales avec les ports d'équipement actifs, économisant ainsi de l'espace coûteux dans les racks du centre de données et facilitant la gestion de la fibre. Le remplacement des ensembles de sortie de module MTP/MPO traditionnels réduit le nombre d'interconnexions, améliorant ainsi le coût du budget énergétique. |
Cordon de brassage de fibre de sortance de module MPO/MTP
|
| Connecteur LC à faible perte d'insertion Les viroles en céramique à tolérance étroite garantissent une faible perte constante. | Terminaison multifibre Push-on De la même taille qu'un connecteur SC, le connecteur Elite MTP peut accueillir 24 fibres, offrant une densité 24 fois supérieure. |
Le cavalier de fibre optique de déploiement de module MPO/MTP est un produit de connexion de fibre optique innovant, adapté aux réseaux de centres de données, aux réseaux 10G/40G/100G, aux interconnexions parallèles, aux micromodules, aux câbles optiques actifs et à d'autres occasions. La caractéristique de ce produit est qu'il peut choisir entre des fibres optiques 8-cœur et 12-cœur, et peut être interconnecté et mis en parallèle en même temps, ce qui est très flexible et pratique.
Le produit est très compact et facile à gérer, et est particulièrement adapté aux scénarios nécessitant un grand nombre de connexions par fibre optique. Dans le même temps, la perte d'insertion du cordon de brassage à fibre optique à déploiement du module MPO/MTP est très faible, ce qui peut minimiser la perte de transmission du signal, tout en répondant également aux diverses exigences de QSFP pour assurer la stabilité et la fiabilité du signal.
Dans les applications pratiques, les cavaliers à fibre optique à sortance des modules MPO/MTP ont une large gamme d'applications. Parce qu'il peut prendre en charge les réseaux 10G, 40G et 100G, on le voit souvent dans la construction de grands centres de données. Dans le même temps, en raison de sa petite taille et de ses excellentes performances de connexion, il est également largement utilisé dans les micro-équipements, les câbles optiques actifs et d'autres scénarios.
Le cavalier de fibre optique à sortance du module MPO/MTP est un produit très pratique qui offre d'excellentes performances en termes de performances de connexion, de flexibilité et de commodité de gestion. Lors de la construction de réseaux et d’équipements modernes, le choix de ce produit sera un choix extrêmement judicieux.
Fonctionnalité
8-12 fibre centrale disponible
Connexion croisée : AB/BA
Connexion parallèle : AB/AB
Petit volume, gestion facile
Perte d'insertion : IL faible et IL standard disponibles
Peut personnaliser la méthode de connexion selon les exigences QSFP
Faible perte d'insertionConnecteur MTP US Conec 0.35 dB d'IL ultra faible |
Fibre insensible aux courburesFibre optique Corning SMF-28 ultra Rayon de courbure minimum de 10,0 mm |
Programme de test garantiTests de perte d'insertion et de perte de retour Inspection d'extrémité Test interféromètre 3D |
Spécification:
Articles | SC/LC | MTP/MPO (standard) | MTP/MPO (Élite) | ||||
Perte d'insertion | SM | MM | SM | MM | SM | MM | |
CUP | APC | PC | 12F,24F | 12F,24F | 12F | 24F | 12F,24F |
Inférieur ou égal à 0,3 dB | Inférieur ou égal à 0,7 dB | Inférieur ou égal à 0,35 dB | Inférieur ou égal à 0,5 dB | Inférieur ou égal à 0,35 dB | |||
Perte de retour | Supérieur ou égal à 50dB | Supérieur ou égal à 60dB | Supérieur ou égal à 30dB | Supérieur ou égal à 55dB | Supérieur ou égal à 20dB | Supérieur ou égal à 55dB | Supérieur ou égal à 20dB |
Durabilité | 500 fois | ||||||
Température de fonctionnement | -25 degré -+70 degré | ||||||
Type de fibre | OS2/OM1/OM2/OM3/OM4 |
Application
Réseaux de centres de données
Réseaux 10G/ 40G/ 100G
Interconnexion parallèle
Modules miniatures
Câble optique actif
Perte d'insertion réduite et performances supérieures
| Câble de haute qualité avec connecteur MTP testé par interféromètre 3D | Le connecteur Elite MTP assure une transmission stable du signal. | Généralement utilisé pour connecter (12) 10G SFP+ à un module pour la réplication de port |
Spécifications mécaniques du câble
FIBRE | AVENTUM | MINI-NOYAU | ||||
OFNP | OFNR | OFNP | OFNR | LSZH | ||
Rayon de courbure minimum (Installation) | 8 | 9,9 cm | 9,7 cm | 6.0 cm | 6.0 cm | 6.0 cm |
12 | 9,9 cm | 9,7 cm | 6.0 cm | 6.0 cm | 6.0 cm | |
Rayon de courbure minimum (Long terme) | 8 | 6,6 cm | 6,5 cm | 3.0 cm | 3.0 cm | 3.0 cm |
12 | 6,6 cm | 6,5 cm | 3.0 cm | 3.0 cm | 3.0 cm | |
Traction maximale (Installation) | 8 | 1335N | 1335N | 150N | 150N | 150N |
12 | 1335N | 1335N | 150N | 150N | 150N | |
Traction maximale (Long terme) | 8 | 400N | 400N | 80N | 80N | 80N |
12 | 400N | 400N | 80N | 80N | 80N | |
