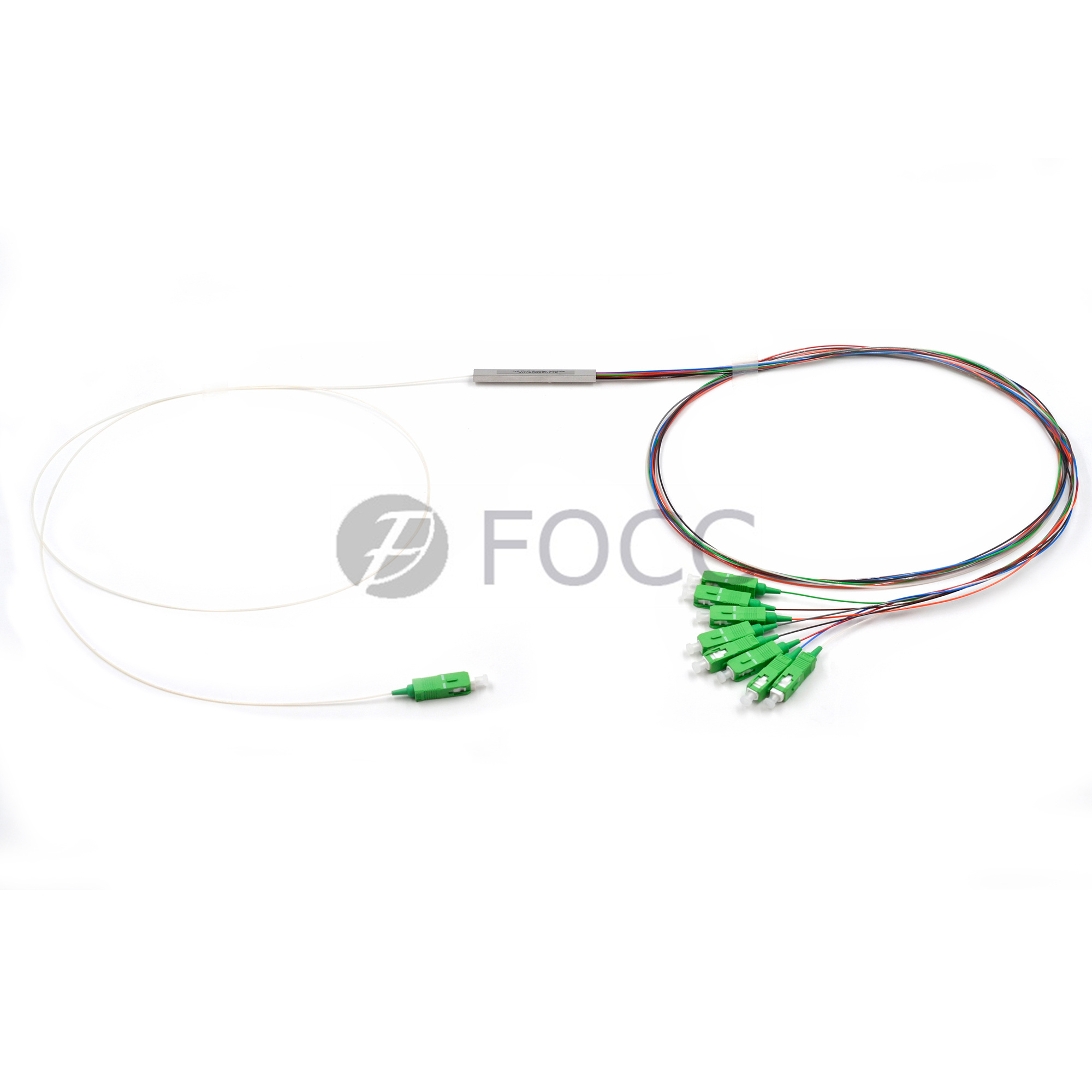

Diviseur de fibre de PLC 1x8, mini module, 900μm, SC / APC
DESCRIPTION DU PRODUIT
FONCTIONNALITÉS
Fibre S inglemode G.657A1, 900μm entrée / sortie, 1260-1650nm, principalement utilisé dans la fermeture d'épissure de fibre, boîte de distribution optique et pas besoin d'épisser dans le système PON.
Diviseur de PLC de fibre de 1x8 sans couture, monomode,
Fibre 900μm, connecteur SC / APC
Le PLC Splitter est un dispositif de distribution d'énergie optique à guide d'ondes intégré basé sur un substrat de quartz. Comme la transmission par câble coaxial, le système de réseau optique doit également coupler, ramifier et distribuer des signaux optiques. Besoin de diviseurs optiques à réaliser. En même temps avec plusieurs entrées et plusieurs sorties. Structure de micro-boîte du diviseur optique de micro PLC, avec la protection de fibre plus forte que les diviseurs optiques de PLC de fibre nue
Spécifications techniques
Style de paquet | Mini Module | Type de configuration | 1x8 |
Type de fibre | Monomode G.657A1 | Type de connecteur | SC / APC |
Diamètre de la fibre | 900μm | Longueur de fibre | > 1m |
Perte d'insertion | ≤10.6dB | Perte de retour | ≥50dB |
Uniformité de perte | ≤ 0,8 dB | Directivité | ≥55dB |
Perte dépendante de la polarisation | ≤0.3dB | Perte dépendant de la température | ≤0.5dB |
Perte dépendante de la longueur d'onde | ≤0.3dB | Bande passante d'exploitation | 1260 ~ 1650nm |
Température de fonctionnement | -40 ~ 85 ° C | Température de stockage | -40 ~ 85 ° C |
Séparateur de PLC sans bloc 1x8 dans la solution de FTTH
Le séparateur de PLC sans bloc peut intégrer plusieurs fonctions sur une seule puce pour réduire considérablement la taille et le coût. Il est largement utilisé dans les réseaux PON pour réaliser la gestion de l'alimentation du signal optique. La figure suivante montre un séparateur de fibres PLC sans bloc 1X8 interconnecté avec GPON OLT et ONT via une fermeture d'épissure par fibre optique.
Numéro d'article | La description |
1 | FS208B Cassette GPON OLT avec ports 8-PON |
2 | Émetteurs-récepteurs DDM GPT OLT SFP 1490nmTx / 1310nmRx 2.5GTx / 1.25GRx Classe B + 20km |
3 | SC UPC au câble de correction de fibre de mode simple de PVC / LSZH / OFNP 9/125 de SC APC |
4 | Fibres monomodes, membre de résistance FRP, câble FTTH autoportant |
5 | 24 Fibres 2In-3Out / 3In-2Out Thermorétractable Type Dôme Fibre Optique Fermeture Splice |
6 | Séparateur de fibre PLC 1 x 8, Mini module, 900μm, SC / APC |
7 | Tresse Optique Simplex SC / APC 9/125 Fibre Optique - PVC 0.9mm |
8 | Adaptateur fibre optique monomode SC / APC vers SC / APC |
9 | SC APC au câble de correction de fibre de mode unimodal de PVC de PVC d'AP APC 2.0mm (OFNR) |
dix | Décapant de cassette optique de fibre pour le connecteur de LC / SC / FC / ST / MU / D4 / DIN |
11 | GPON ONT avec 1x port Fast Ethernet 10 / 100M + 1x port Gigabit 10/100 / 1000M + port 1 PON |
Faits saillants du produit
Séparateur de PLC sans bloc
v Diviseur PLC 1X 8 , distribution uniforme du signal optique
v Petite taille, avec le type séparateur de mini- dule, SC / A PC conne ctor
v Idéal pour réseau EPON, GPON, FTTH / FTTX
Détails parfaits de séparateur de PLC sans bloc 1X8
Connexion simple et facile
Le séparateur de PLC sans bloc peut être facilement installé dans la fermeture d'épissure de fibre, boîte de distribution optique pour l'économie de l'espace et aucun besoin d'épissure.
questions et réponses
Q: Je veux savoir que ce séparateur fonctionnera sur le convertisseur de média fibre? Je veux diviser mon convertisseur de médias ethernet en plus de fibres que j'ai essayé avec un coupleur de fenêtre unique, mais ce n'était pas wrok.
A: Bonjour, Les convertisseurs de médias de fibre sont généralement avec des connecteurs de SC / UPC. Afin d'assurer une transmission stable des signaux optiques, nous vous recommandons de choisir des connecteurs SC / UPC 1x8. En outre, ce serait génial si vous pouvez nous dire l'application spécifique, afin que notre équipe technique fournira une solution complète pour vous.
