Le câble MPO vers MPO peut-il prendre en charge 100G
Oui. Réponse courte faite.
Mais si vous êtes toujours là, il se passe bien plus encore derrière ce simple oui.
Le truc 100GBASE-SR4
Ainsi, 100G sur MPO fonctionne via quelque chose appelé 100GBASE-SR4. La partie SR4 signifie Short Reach, 4 voies. Vous utilisez 25 Gbit/s sur chaque voie. Quatre voies transmettent, quatre voies reçoivent. Cela représente 8 fibres au total qui font le travail réel.
C'est ici que cela devient un peu ennuyeux. La plupart des gens optent pour un câble MPO à 12 fibres, car c'est ce qui est courant dans la chaîne d'approvisionnement. Vous vous retrouvez avec 4 fibres qui ne font rien. Ce n’est pas très grave pour la plupart des configurations mais cela dérange certains ingénieurs que je connais.
Des câbles MPO 24 fibres existent également. Exagération pour 100G de base, mais cela a du sens si vous envisagez 200G ou 400G plus tard.
Limites de distance
OM3 vous fait gagner 70 mètres.
OM4 pousse ça à 100 mètres.
OM5 atteint également 100 mètres, mais ajoute la prise en charge de la longueur d'onde SWDM, ce qui est important pour certains scénarios de haute-densité. Honnêtement, la plupart des gens s’en tiennent à OM4.
Le mode simple-est un animal différent. L'optique PSM4 sur MPO monomode-peut atteindre 500 mètres. Certaines opérations de centres de données en ont besoin. Connexions de base du campus entre les bâtiments. Ce genre de chose. Le coût augmente cependant considérablement.
Polarité
Cette section pourrait être son propre article. Les problèmes de polarité ont provoqué plus de-sessions de dépannage tard dans la nuit que quiconque ne veut l'admettre.
Tapez-A : touche enfoncée pour appuyer sur la touche enfoncée. En gros, directement. Tapez-B : touchez le haut à une extrémité, touchez le bas à l'autre. Celui-ci inverse les positions des fibres. Le type-C a une inversion de paire interne qui se produit à l'intérieur du câble lui-même.
Si vous vous trompez de polarité, le lien ne fonctionnera tout simplement pas. L'optique est bien. Les câbles testent bien tout seuls. Tout semble bon sur le papier. Mais la fibre de transmission à une extrémité n’atteint pas la fibre de réception à l’autre extrémité. Erreur classique. Cela arrive même aux techniciens expérimentés lorsqu'ils sont pressés.
Les normes IEEE et TIA contiennent des directives spécifiques à ce sujet. Les méthodes TIA-568 A, B et C correspondent à ces types de câbles. Mélanger des méthodes dans le même canal sans comprendre les points de retournement crée des problèmes.
Note rapide sur le genre
MâleConnecteurs MPOavoir des broches de guidage qui dépassent. Les femelles ont des trous. Assez simple.
Les câbles principaux sont généralement femelles-femelles. Les cordons de brassage ont tendance à être mâles à une extrémité et femelles à l'autre. Lorsque vous accouplez un mâle avec une femelle, les épingles alignent les fibres avec précision. Deux mâles ensemble ne fonctionneront pas. Deux femelles ont besoin d'un adaptateur mâle-mâle ou d'un cavalier entre les deux.
Les chiffres qui comptent vraiment
La perte d'insertion doit rester inférieure à 0,35 dB par paire couplée pour les liaisons 100G. Certains fournisseurs ont des spécifications plus strictes à 0,25 dB. Le budget de perte de liaison IEEE suppose certaines valeurs et si vos connecteurs dépassent ces limites, vous commencez à réduire votre marge.
La perte de réflexion minimale est de 20 dB pour les applications multimodes.
La géométrie de la-face finale est ici essentielle. La surface de la virole nécessite un rayon de courbure spécifique, une saillie des fibres et des valeurs de décalage au sommet. Tout cela est mesuré lors de la fabrication. Une face de connecteur contaminée fait tout gâcher. Un grain de poussière peut disperser suffisamment de lumière pour provoquer des erreurs de bits.
La CEI 61300-3-35 couvre les critères d'inspection. Zones de grade A, B, C, D sur le cœur et la gaine de la fibre. Tout défaut dans la zone centrale est fondamentalement une condition d’échec.
Variantes de connecteurs
MPO-12 gère correctement les 100G actuels.
MPO-24 devient de plus en plus courant avec l'adoption du 200G et du 400G.
MPO-16 et MPO-32 existent pour des applications spécifiques à haute densité. La variante à 32 fibres est particulièrement importante pour les déploiements 400G-DR4 et 800G où vous avez besoin de davantage de voies parallèles.
Détails de construction du câble
Les caractéristiques de la gaine sont importantes en fonction de l'endroit où passe le câble. LSZH pour les zones nécessitant une faible émission de fumée. Plénum-conçu pour les espaces de traitement de l'air en Amérique du Nord. Riser-conçu pour les courses verticales entre les étages.
Le rayon de courbure est généralement 10 fois supérieur au diamètre extérieur du câble lors de l'installation, et peut atteindre 15 fois une fois installé et sans tension. Violez cela et vous risquez des pertes macrobend. La fibre se plie physiquement trop brusquement et la lumière s'échappe du noyau. Cela s'est produit dans des situations de gestion des câbles serrées où quelqu'un a serré les sangles velcro de manière trop agressive.

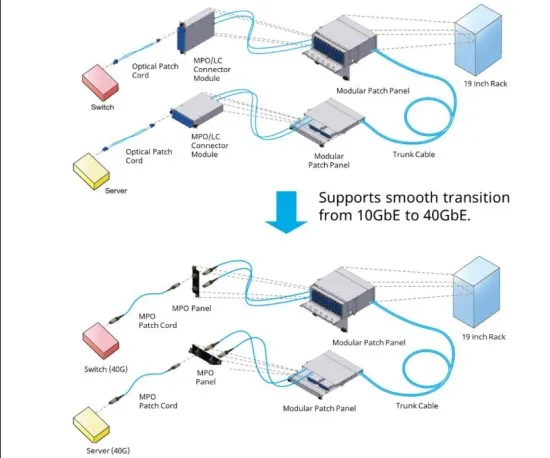

Les configurations breakout méritent également d’être mentionnées. Les répartitions duplex MPO-vers-LC vous permettent de connecter des ports de commutateur 100 G à des équipements plus anciens basés sur SFP 10 G ou 25 G-. Les baies MPO-à-SN et MPO-à-MDC servent les nouvelles applications à très-courte portée-à l'intérieur des racks.
Considération du monde réel
Les cycles de température affectent les performances du connecteur au fil du temps. Les matériaux se dilatent et se contractent. Les cycles d'accouplement répétés usent la surface de la virole. La plupart des fabricants évaluent leurs connecteurs pour 200 à 500 cycles d'accouplement minimum.
Pour les liaisons{{0}critiques, certains opérateurs testent chaque câble avant le déploiement. Traces de réflectomètre dans le domaine temporel{{2}, perte d'insertion aux longueurs d'onde de fonctionnement, inspection visuelle de l'extrémité-face. Cela prend plus de temps. Coûte plus cher. Mais attraper un connecteur marginal avant sa mise en ligne vaut mieux dépanner un lien qui bat à 2 heures du matin.
La réponse reste oui. MPO vers MPO prend absolument en charge 100G. Pour qu'il fonctionne de manière fiable en production, il faut prêter attention aux détails ci-dessus.
