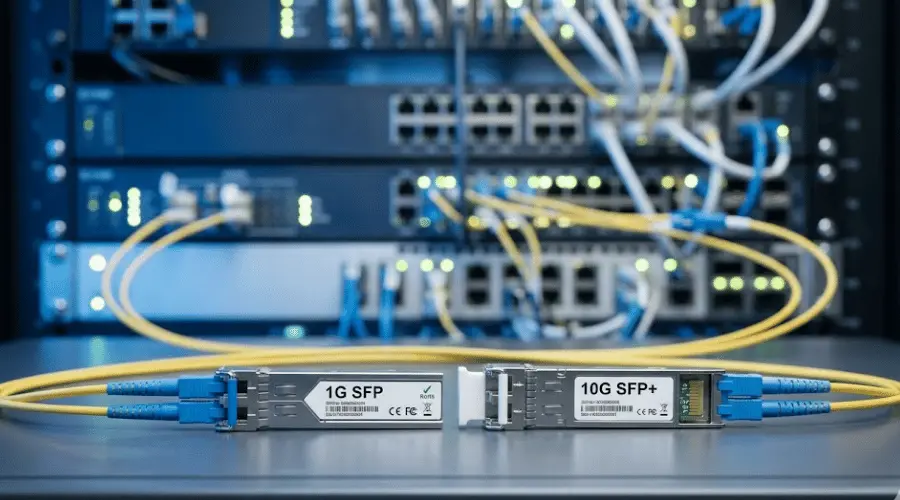

SFP vs SFP+ : vitesse, compatibilité et comment choisir le bon module

Si vous comparez unÉmetteur-récepteur SFPavec unÉmetteur-récepteur SFP+, la principale différence réside dans le débit de ligne : SFP est le module enfichable standard pour les liaisons Ethernet 1 Gigabit, et SFP+ est son successeur amélioré conçu pour 10 Gigabit Ethernet. Les deux partagent le même facteur de forme à 20 broches défini par leAccords multi-sources du Comité SFF, c'est exactement pourquoi ils semblent identiques en rayon - et pourquoi les questions de compatibilité provoquent tant d'erreurs d'approvisionnement.

Ce guide couvre les différences techniques entre les modules 1G SFP et 10G SFP+, explique quand l'insertion croisée-fonctionne réellement (et quand elle ne fonctionne pas) et passe en revue les étapes de vérification qui empêchent les optiques incompatibles de bloquer un déploiement.

SFP vs SFP+ en un coup d'œil

Qu'est-ce qu'un module SFP ?

SFP signifiePetit facteur de forme-enfichable. L'accord multi-source (MSA) SFP d'origine définit une cage d'émetteur-récepteur-échangeable à chaud conçue pour les débits de données de classe Gigabit-. Dans les réseaux Ethernet, les modules SFP transportent le trafic 1000BASE - que ce soit surfibre monomode-, fibre multimode, ou RJ45 en cuivre.

Même si l’adoption des réseaux 10G et 25G se développe, les modules SFP 1G restent largement déployés. Ils constituent le choix pratique pour les ports de commutation de couche d'accès{{4}, les liaisons montantes à faible bande passante-entre étages ou bâtiments, ainsi que pour toute liaison où un débit de 1 Gbit/s est suffisant et où le contrôle des coûts est important. CiscoDocumentation SFP Gigabit Ethernetrépertorie des dizaines de variantes 1G SFP toujours en production active, ce qui confirme que le facteur de forme est loin d'être obsolète.

Qu'est-ce qu'un module SFP+ ?

SFP+ signifiePetit facteur de forme amélioré-enfichable. Le SFP+ MSA (spécifié dansSFF-8431 et SFF-8432) augmente la vitesse de l'interface électrique à 10 Gb/s tout en conservant les mêmes dimensions physiques de cage que SFP. Cela signifie que les modules SFP+ s'adaptent au même contour d'emplacement, mais que le port hôte doit implémenter un SerDes-à vitesse plus élevée pour piloter le signal 10G.

En pratique, SFP+ est le choix par défaut chaque fois qu'un réseau nécessite une connectivité Ethernet 10 Gigabit -10GBASE-SR pour les courtes courses multimodes, 10GBASE-LR pour les liaisons monomodes de campus ou métropolitaines-, ou10GBASE-ZR pour les-portées longue distance de 80 km. Il est également utilisé pour le Fibre Channel 10G dans les environnements SAN et pourLiaisons à fibre unique BiDi 10 Gdans les anneaux du campus.

Principales différences entre SFP et SFP+

Tarif de ligne : 1G contre 10G

La principale différence est la bande passante. Les modules SFP fonctionnent à un débit de ligne de 1,25 Gbit/s (transportant une charge utile Ethernet de 1 Gbit/s), tandis que les modules SFP+ fonctionnent à 10,3125 Gbit/s. Ce n'est pas un petit écart -, c'est un ordre de grandeur complet, et cela affecte chaque couche du bilan de liaison : taux de modulation laser, sensibilité du récepteur et tolérance de dispersion du chemin de la fibre.

Si votre profil de trafic actuel culmine en dessous de 500 Mbps sur une liaison montante donnée, une liaison SFP 1G peut être tout à fait adéquate. Mais si vous regroupez le trafic de commutateurs d'accès Gigabit à 48-ports, connectez des hôtes de virtualisation à plusieurs machines virtuelles générant un trafic est-ouest ou reliez une baie de stockage iSCSI, une liaison montante SFP+ 10G est généralement le choix pratique minimum.

Compatibilité des ports SFP et SFP+

C’est là que se produisent les erreurs les plus coûteuses. Étant donné que les deux types de modules partagent un facteur de forme physique, les ingénieurs supposent parfois qu'ils sont librement interchangeables. Ils ne le sont pas - et la raison est électrique et non mécanique.

Un port SFP+ implémente une interface série haut débit de 10 Gbit/s-. Certaines plates-formes de commutation - Cisco Catalyst 9300, série Arista 7050, Juniper EX4300, entre autres - permettent à leurs ports SFP+ de négocier automatiquement-jusqu'à 1G lorsqu'un module SFP 1G est détecté. Il s'agit d'une fonctionnalité-au niveau du micrologiciel, et non d'une certitude physique. D'autres plates-formes, en particulier les modèles -plus anciens ou moins coûteux, peuvent rejeter entièrement le module SFP ou générer une erreur de non-concordance de type de support-.

Aller dans l'autre sens est pire : l'insertion d'un module SFP+ 10G dans un port SFP 1G-uniquement ne fonctionnera pas. L'interface électrique du port SFP ne peut pas piloter ou recevoir un signal de 10 Gb/s. Le module peut être physiquement adapté, mais le lien n'apparaîtra jamais.

La règle de vérification est simple :avant d'acheter des optiques, vérifiez la matrice de compatibilité matérielle du périphérique hôte - et pas seulement la forme de l'emplacement. Cisco publie par-plate-formematrices de compatibilité des émetteurs-récepteurs, et Juniper et Arista maintiennent des listes similaires. Si la matrice ne répertorie pas explicitement la prise en charge 1G SFP sur un port SFP+ pour votre modèle de commutateur et la version du micrologiciel spécifiques, ne présumez pas que cela fonctionnera.

Type de fibre, connecteur et portée

Les familles SFP et SFP+ incluent des variantes pour différents types de supports et distances. Choisir la bonne famille d'émetteurs-récepteurs n'est que la première étape - vous devez également adapter l'optique à l'installation de fibre que vous avez déjà installée.

Un module 10GBASE-SR SFP+ est conçu pour la fibre multimode de 850 nm et atteint généralement 300 m surFibre OM3ou 400 m surFibre OM4. Un module 10GBASE-LR utilise 1 310 nm sur une fibre monomode-sur une distance allant jusqu'à 10 km. Si vous devez parcourir 40 ou 80 km, vous envisagez des variantes ER ou ZR avec des budgets de puissance optique correspondants. La même logique s'applique au SFP 1G : un module 1000BASE-SX en multimode atteint environ 550 m, tandis qu'un module 1000BASE-ZX en mode simple-peut atteindre 80 km.

Dans tous les cas, les deux extrémités du lien doivent utiliser des optiques compatibles et desconnecteurs de fibre- généralement LC duplex pour SFP et SFP+. Si vous vous connectez à unpanneau adaptateurdans un rack de patchs, vérifiez que le type d'adaptateur correspond avant de commander des modules.

Options cuivre SFP et SFP+

Tous les déploiements SFP ou SFP+ n'impliquent pas la fibre. Le module SFP 1000BASE-T fournit un port RJ45 en cuivre pour Ethernet 1G sur un câblage Cat5e/Cat6 jusqu'à 100 m. Du côté 10G, les modules 10GBASE-T SFP+ existent, mais n'atteignent généralement que 30 m et consomment nettement plus d'énergie -, ce qui est à prendre en compte dans les châssis de commutateurs denses. Pour de très courtes distances (au sein d'un rack ou entre racks adjacents),Câbles SFP+ en cuivre à connexion directe-(DAC)offrent une alternative à moindre coût-et à faible-latence aux émetteurs-récepteurs optiques.

Pouvez-vous utiliser un module SFP dans un port SFP+ ?

Souvent oui - mais seulement dans des conditions spécifiques. Voici ce qui détermine réellement si cela fonctionne :

• Prise en charge de la plateforme :Le commutateur ou le routeur doit explicitement prendre en charge le fonctionnement 1G SFP sur ses ports SFP+. Il s'agit d'une fonctionnalité par-modèle et par-micrologiciel. Par exemple, Cisco documente la prise en charge du SFP 1G sur de nombreux ports Nexus et Catalyst SFP+, mais pas sur toutes les cartes de ligne ni sur toutes les versions logicielles.
• Négociation rapide :Le port doit être capable de négocier automatiquement-ou d'être configuré manuellement sur 1G. Sur certaines plateformes, vous devrez peut-être saisir la vitesse 1000 dans la configuration de l'interface.
• DOM et codage :Certains hôtes vérifient l'octet d'identification EEPROM du module. Si le module s'identifie comme SFP (et non SFP+), un hôte strict peut le refuser à moins que le mode de compatibilité 1G ne soit activé.

Ce qu'il faut retenir d'un point de vue pratique : si vous migrez un réseau de 1G à 10G par étapes, l'insertion de modules SFP 1G existants dans de nouveaux commutateurs SFP+ peut fonctionner pendant la transition -, mais vérifiez la prise en charge par-port avant le déploiement.

Pouvez-vous utiliser un module SFP+ dans un port SFP ?

Non. La spécification électrique SFP+ (SFF-8431) définit une interface haut débit de 10 Gbit/s-qu'un port hôte SFP-uniquement ne peut pas piloter. Le module s'installera physiquement dans la cage, mais le lien ne s'établira pas. Il ne s'agit pas d'un problème de configuration ou d'une lacune du micrologiciel : il s'agit d'une limitation matérielle des circuits SerDes du port SFP.

La relation de compatibilité est unidirectionnelle : certains ports SFP+ peuvent descendre jusqu'à 1 G pour les modules SFP, mais les ports SFP ne peuvent pas monter jusqu'à 10 G pour les modules SFP+.

Comment choisir entre SFP et SFP+

La sélection du bon module n'est pas une décision optique autonome - : elle fait partie d'une conception au niveau du lien-qui implique la capacité de l'hôte, l'infrastructure fibre et les exigences de trafic. Voici une séquence de vérification pratique en quatre étapes-que nous utilisons lors de l'examen de l'adéquation de l'émetteur-récepteur aux projets de déploiement :

Étape 1 : Confirmer la capacité du port hôte

Consultez la fiche technique du commutateur, du routeur ou de la carte réseau pour connaître le type de port exact. Recherchez des déclarations telles que « Ports SFP+ prenant en charge 1G/10G » par rapport à « Ports SFP+, 10G uniquement ». Si vous travaillez avec du matériel d'occasion ou remis à neuf, vérifiez également la version du micrologiciel en cours d'exécution. - le micrologiciel plus ancien peut ne pas prendre en charge le fonctionnement à double-même si le matériel le fait.

Étape 2 : Déterminer la vitesse de liaison requise

Adaptez l'émetteur-récepteur à vos besoins réels en matière de débit. Le surprovisionnement en 10G sur une liaison qui ne dépassera jamais 200 Mbps gaspille le budget. Le sous-approvisionnement en 1G sur une liaison montante de serveur qui sature régulièrement à 950 Mbps crée un goulot d'étranglement que vous devrez revoir d'ici quelques mois. Mesurez ou estimez l’utilisation maximale avant de prendre une décision.

Étape 3 : Vérifier le type et la portée de la fibre

Identifiez le système installécâble à fibrestype (OS2 monomode-, multimode OM3/OM4), le polissage de la face-de l'extrémité du connecteur (UPC ou APC) et la distance de liaison. Choisissez ensuite la variante d'émetteur-récepteur qui vous convient. Par exemple, si vous disposez d'un réseau fédérateur multimode OM3 existant entre deux bâtiments distants de 200 m, un module 10GBASE-SR SFP+ est la solution idéale. Si la portée est de 8 km en mode simple-, 10GBASE-LR est la correspondance. Si le budget optique est serré sur une longue durée, vous aurez peut-être besoin d'unatténuateur optiqueà l'extrémité de réception pour éviter de surcharger le détecteur sur les liaisons courtes, ou vous aurez peut-être besoin d'une optique ZR-de puissance plus élevée pour une portée étendue.

Étape 4 : Prendre en compte l'horizon de mise à niveau

Si vous achetez de nouveaux commutateurs dotés de ports SFP+ et que votre trafic actuel n'a besoin que de 1G, il est toujours judicieux d'acheter une infrastructure compatible SFP+. Vous pouvez exécuter des modules SFP 1G maintenant (si l'hôte le prend en charge) et effectuer une mise à niveau vers des modules SFP+ 10G ultérieurement - sans remplacer le commutateur. Il s'agit d'une approche progressive courante dans l'actualisation des réseaux de campus et constitue l'une des raisons pratiques les plus solides de choisir un matériel compatible SFP+, même lorsque les besoins actuels en bande passante sont modestes.

Erreurs courantes lors du choix des modules SFP ou SFP+

Juger la compatibilité par la forme physique.L'erreur la plus courante et la plus coûteuse. Le module s'enclenche dans la cage, l'ingénieur suppose donc qu'il fonctionnera. Ce n’est peut-être pas le cas. Confirmez toujours via la matrice de compatibilité du fournisseur, et non les dimensions de la cage.

Ignorer l'inadéquation des types de fibres.L'insertion d'une optique monomode-(1 310 nm ou 1 550 nm) dans une installation de fibre multimode, ou vice versa, ne produira soit aucune liaison, soit une liaison peu fiable avec des taux d'erreur élevés. Cela est particulièrement important dans les bâtiments dotés de parcours de fibres mixtes - armoires héritées OM1 aux côtés du réseau fédérateur OS2, par exemple.

En supposant que toutes les liaisons 10G nécessitent de la fibre.Pour les connexions intra-rack de moins de 5 m, un câble DAC SFP+ est moins cher, avec une latence-plus faible et plus simple qu'une paire d'émetteurs-récepteurs optiques plus uncorde de correction de fibre. N'utilisez pas par défaut l'optique lorsque la connexion directe en cuivre-est le meilleur outil pour le travail.

Surplombant le support DOM.La surveillance optique numérique (DOM) permet au commutateur de signaler-en temps réel la puissance d'émission, la puissance de réception, la température et le courant de polarisation de l'émetteur-récepteur. Certains modules SFP/SFP+ tiers désactivent ou limitent le DOM, ce qui supprime votre visibilité sur l'état des liens. Si vous comptez sur la surveillance, confirmez que DOM est pris en charge et fonctionnel sur la combinaison spécifique de module et de plate-forme.

SFP vs SFP+ dans des scénarios de déploiement réels

Liaison montante du commutateur d’accès aux succursales

Une succursale comptant 20 utilisateurs et un circuit WAN de 100 Mbps n’a pas besoin de liaisons montantes internes 10G. Un module SFP 1000BASE-LX sur fibre monomode-connectant le commutateur d'accès de succursale à un routeur de distribution est rentable-et tout à fait adéquat. La mise à niveau vers SFP+ ici augmenterait les coûts sans aucun avantage opérationnel.

Connectivité du serveur du centre de données

Un hôte de virtualisation exécutant 30 machines virtuelles avec un trafic interne global dépassant 4 Gbit/s a besoin de liaisons montantes 10G SFP+ NIC. Dans des environnements à haute-densité avecCâblage MTP/MPOentre les commutateurs leaf et spine, le 10G SFP+ constitue la référence - et de nombreuses organisations passent déjà au 25G SFP28 pour les ports côté serveur-.

Mise à niveau de la dorsale du campus

Un campus universitaire doté d'un réseau fédérateur de fibre 1G confronté à des congestions pendant les heures de pointe de cours est un cas d'école pour la mise à niveau vers le SFP+ 10G sur l'installation de fibre monomode-existante. Si les commutateurs backbone disposent de ports SFP+, la mise à niveau ne nécessite que de nouveauxModules émetteurs-récepteurs 10GBASE-LR-pas de recâblage fibre-, pas de remplacement de commutateur.

Au-delà du SFP+ : quelle est la place du 10G dans l’ensemble ?

SFP+ n’est pas le seul facteur de forme 10G.Modules XFPil s'agissait d'une norme 10G antérieure avec une empreinte physique plus importante et une consommation d'énergie plus élevée ; on les trouve encore dans certaines plates-formes DWDM et de télécommunications, mais ont été largement remplacés par SFP+ dans l'Ethernet d'entreprise. Pour le 40G, l'industrie s'est tournée versModules QSFP+; pour 100G, àModules QSFP28. La progression de SFP à SFP+ puis à SFP28 (25G) suit le même facteur de forme MSA, ce qui signifie que les ports SFP28 sur les commutateurs plus récents peuvent souvent accepter les modules SFP+ (10G) et SFP (1G) - la même logique de compatibilité ascendante conditionnelle-s'applique.

Conclusion

La différence entre SFP et SFP+ réside fondamentalement dans le débit de ligne - 1G par rapport à 10G - construit sur le même facteur de forme physique. La relation de compatibilité est asymétrique : certains ports SFP+ prennent en charge les modules SFP 1G, mais aucun port SFP ne prend en charge les modules SFP+ 10G. Chaque décision d'achat doit commencer par la matrice de compatibilité du périphérique hôte, puis passer au type et à la portée de la fibre, et enfin considérer le chemin de mise à niveau.

Si vous envisagez d'acheter un émetteur-récepteur, commencez par extraire la liste de compatibilité de votre modèle de commutateur et de votre micrologiciel spécifiques. Adaptez l'optique à votrecâblage installé, confirmez la prise en charge du DOM si vous avez besoin d'une surveillance et choisissez le module qui correspond à vos besoins réels en matière de débit - et non celui qui semble plus rapide sur le papier.

Foire aux questions

Le SFP est-il identique au SFP+ ?

Non. Les deux sont des formats d'émetteur-récepteur enfichables qui partagent la même cage physique, mais SFP fonctionne à 1 Gbit/s et SFP+ fonctionne à 10 Gbit/s. Les spécifications de l'interface électrique diffèrent - SFP+ nécessite un SerDes 10 Gb/s défini dansSFF-8431- c'est pourquoi ils ne sont pas universellement interchangeables.

Puis-je utiliser un module SFP 1G dans un port SFP+ 10G ?

Sur de nombreuses plates-formes, oui - si le périphérique hôte prend explicitement en charge le fonctionnement 1G sur ce port SFP+. Vérifiez la matrice de compatibilité des émetteurs-récepteurs du fournisseur du commutateur pour connaître votre modèle exact et la version du micrologiciel. Ne vous fiez pas à l’aptitude physique comme preuve de compatibilité.

Puis-je utiliser un module SFP+ 10G dans un port SFP 1G ?

Non. Le matériel du port SFP ne peut pas prendre en charge l'interface électrique 10 Gb/s. Le module s'insérera physiquement mais le lien ne s'affichera pas.

La fibre SFP+ est-elle uniquement compatible ou prend-elle en charge le cuivre ?

SFP+ prend en charge à la fois la fibre et le cuivre. Les variantes de fibre incluent 10GBASE-SR (multimode), 10GBASE-LR et 10GBASE-ER (mono-mode). Les options en cuivre incluent des modules RJ45 10GBASE-T (généralement jusqu'à 30 m) et des câbles en cuivre à connexion directe SFP+-pour de courtes connexions intra-rack.

Que dois-je choisir pour les futures mises à niveau - SFP ou SFP+ ?

Si votre feuille de route réseau inclut une voie vers un débit plus élevé, achetez des commutateurs avec des ports SFP+ (ou SFP28). Vous pouvez exécuter des modules SFP 1G dès maintenant et passer ultérieurement au SFP+ 10G sans remplacer l'infrastructure. Si votre environnement reste indéfiniment à 1G et que le budget est la principale contrainte, l'équipement SFP-seul reste une option pratique.

Quelle est la différence entre SFP+ et SFP28 ?

SFP28 est la prochaine étape -, il utilise le même facteur de forme mais prend en charge un débit de ligne de 25 Gbit/s. Les ports SFP28 acceptent généralement les modules SFP+ (10G) et SFP (1G) avec les mêmes règles de compatibilité ascendante conditionnelle- : consultez la documentation de votre périphérique hôte avant de supposer qu'il fonctionne.
