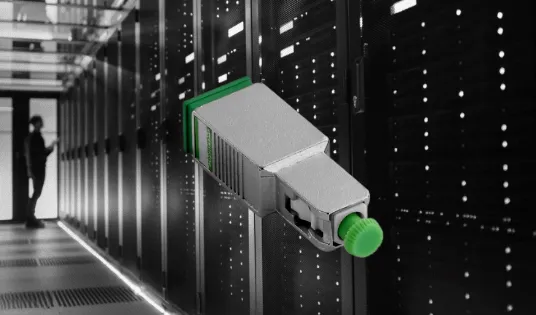

La gestion des signaux optiques dans les installations hyperscale modernes présente un défi qui passe souvent inaperçu jusqu'à ce que l'équipement tombe en panne. Leatténuateur à fibre optique-un composant passif conçu pour réduire la puissance optique de manière contrôlée- sert de bête de somme sans prétention qui empêche la saturation du récepteur, la dégradation du taux d'erreur binaire et l'épuisement prématuré de l'émetteur-récepteur. Alors que les amplificateurs et les multiplexeurs font l'objet d'une attention technique disproportionnée, les atténuateurs restent les arbitres silencieux du respect du budget de puissance sur les interconnexions à courte portée.

Le problème dont personne ne parle

Voici quelque chose qui surprend même les ingénieurs expérimentés. Vous spécifiez une magnifique liaison 100G, installez de tout nouveaux émetteurs-récepteurs QSFP28, faites passer une fibre OM4 immaculée sur un patch de 15-mètres et tout à coup, vous voyez des erreurs. Pas beaucoup, mais suffisant. Le lien bat de temps en temps. Les journaux montrent les échecs CRC qui augmentent pendant les pics de trafic.

Le coupable ? Trop de lumière.

Les émetteurs-récepteurs modernes-en particulier le SR4 et les-modules à ondes courtes-pompent une puissance optique optimisée pour leur distance nominale maximale. Lorsque cet émetteur-récepteur de 100 - mètres n'a besoin que d'atteindre 8 mètres, la photodiode réceptrice est martelée avec plus de photons qu'elle ne peut traiter linéairement. Le détecteur sature. L’intégrité du signal s’effondre. Et comme « trop de signal » n'est pas quelque chose que la plupart des organigrammes de dépannage prennent en compte, les équipes perdent des heures à rechercher des défauts de câbles fantômes.

Ce que font réellement les atténuateurs

Le mécanisme est simple. Un atténuateur introduit une quantité calibrée de perte optique-mesurée en décibels-pour amener la puissance reçue dans la fenêtre de sensibilité spécifiée de l'émetteur-récepteur. Considérez-le comme des lunettes de soleil pour la fibre. La physique sous-jacente varie selon la conception : certains utilisent des entrefers qui créent des pertes par réflexion de Fresnel, d'autres utilisent du verre dopé absorbant et quelques-uns s'appuient sur un désalignement précis des fibres dans une virole.

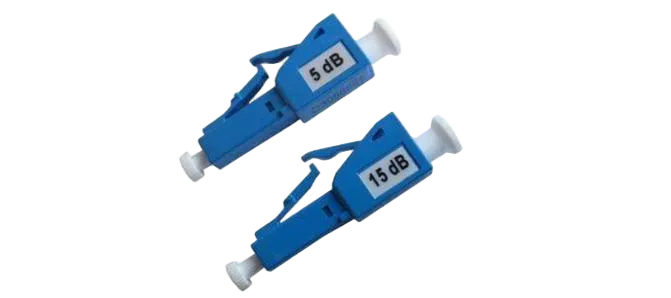

L'approche basée sur les écarts-(parfois appelée "en ligne" ou "style plug-") domine les déploiements de centres de données. Un petit entrefer entre les extrémités du connecteur-introduit une perte prévisible-généralement de 3 dB à 10 dB pour les atténuateurs fixes. Les atténuateurs optiques variables (VOA) offrent une atténuation réglable via des mécanismes mécaniques ou basés sur MEMS-, bien que leur complexité et leur coût supplémentaires limitent leur adoption à des applications spécialisées telles que l'égalisation de canal DWDM.

La plupart des ingénieurs avec lesquels j'ai travaillé utilisent par défaut des atténuateurs de 5 dB-. Ce n’est pas toujours le bon choix, mais c’est rarement catastrophiquement mauvais.

Les chiffres comptent

Un petit rappel sur les budgets de puissance optique, car c’est là que se produisent les erreurs de calcul. Chaque fiche technique de l'émetteur-récepteur spécifie une plage de puissance d'émission (disons, - 1 à +2 dBm) et une fenêtre de sensibilité du récepteur (peut-être -11,5 à +2.4 dBm pour un appareil SR 25G). La différence entre votre puissance d'émission réelle et la sensibilité minimale du récepteur constitue votre budget de liaison. Pertes de connecteur, atténuation de câble, pertes d'épissure : tout cela soustrait cette marge.

Mais l'entrée maximale du récepteur-ce +2.4 plafond dBm-importe également. Dépassez-le et vous surchargez le détecteur. La plupart des fiches techniques indiquent un seuil de « surcharge » quelque part au-delà de la sensibilité maximale, mais fonctionner dans cette zone grise pose problème. C’est là que les atténuateurs gagnent leur place.

Supposons que vous mesuriez +1 dBm au niveau du récepteur avec un cordon de brassage de 3- mètres. La portée optimale de votre récepteur atteint +1 dBm pour un fonctionnement linéaire, mais vous constatez des erreurs binaires intermittentes. L'ajout d'un atténuateur de 3 dB réduit la puissance reçue à -2 dBm, confortablement dans les spécifications. Problème résolu et vous avez dépensé peut-être 8 $.

Scénarios de déploiement réels

Les centres de données ne sont pas homogènes. La salle de rencontre-me room d'un fournisseur de colocation fonctionne sous des contraintes différentes de celles de la structure feuille-d'un hyperscaler. Les cas d'utilisation de l'atténuateur varient en conséquence.

Connexions intra-rack.C'est le scénario du pain-et-du beurre. Les serveurs connectés aux commutateurs-en haut du-rack via des câbles DAC de 1-mètre ou 2-mètres n'ont généralement pas besoin d'atténuateurs : les câbles eux-mêmes fournissent une perte adéquate. Mais lorsque la fibre remplace le cuivre (ce qui est de plus en plus courant avec les vitesses 100G+ et la tendance vers un câblage structuré), ces longueurs inférieures à 5 mètres deviennent problématiques. Les émetteurs-récepteurs SR haute puissance alimentant directement les ports adjacents créent les problèmes de saturation décrits précédemment.

Tests d'équipement par étapes.Avant le déploiement en production, les équipes opérationnelles valident les commutateurs et les routeurs sur des configurations de banc. Ces configurations de test utilisent souvent des connexions fibre optique directes-backto-back-efficacement sans-chemins de perte qui garantissent la surcharge du récepteur. Les atténuateurs permettent aux ingénieurs de simuler les pertes de liaison de production sans installer 300 mètres de fibre dans le laboratoire.

J'ai vu des atténuateurs-scotchés sur des établis dans une douzaine de laboratoires. Pas joli, mais fonctionnel.

Intégration des équipements existants.Les centres de données en friche industrielle contiennent inévitablement des équipements de plusieurs générations. Un récepteur 10G SFP+ conçu il y a dix ans pourrait avoir une plage dynamique plus étroite que les émetteurs-récepteurs 25G contemporains. Lorsque ces récepteurs plus anciens se connectent à des émetteurs modernes-de puissance plus élevée, les atténuateurs comblent le fossé sans nécessiter le remplacement de l'émetteur-récepteur.

Systèmes CWDM/DWDM.Les architectures multiplexées par répartition en longueur d'onde nécessitent un équilibrage serré de la puissance des canaux. Une variation de 3 dB entre canaux adjacents dégrade l'OSNR et met l'accent sur les EDFA. Les -VOA par canal-ou les atténuateurs fixes lors de la mise en service-égalisent les règles du jeu. Cela va au-delà de la simple utilisation d'un atténuateur plug-and-play, mais le principe reste identique.

Un mot sur les types de connecteurs

LC domine l’optique des centres de données modernes. SC apparaît toujours dans les installations existantes et dans certains équipements porteurs. FC apparaît occasionnellement dans les configurations de test. Les connecteurs MTP/MPO servent des optiques parallèles-40G SR4, 100G SR4 et leurs successeurs-mais l'atténuation des connexions multifibres ajoute à la complexité. Vous verrez généralement des atténuateurs MTP utilisés au niveau de la cassette plutôt que des fibres individuelles. Adaptez votre connecteur atténuateur à votre infrastructure. Cela semble évident, mais des adaptateurs incompatibles créent des variations de perte d'insertion qui compliquent les calculs de bilan de puissance.

Ce qui ne va pas

Les atténuateurs ne sont pas des appareils compliqués, mais ils sont remarquablement faciles à utiliser à mauvais escient.

La sur-atténuation arrive en premier. Un ingénieur voit des erreurs de récepteur, suppose une saturation, installe un atténuateur de 10 dB-et maintenant le signal est trop faible. Le lien ne fonctionne toujours pas, mais maintenant pour la raison inverse. Mesurez toujours la puissance reçue réelle avant de sélectionner les valeurs d’atténuation.

Les connecteurs sales constituent l’autre mode de défaillance classique. Les atténuateurs ajoutent des interfaces de connecteur au lien. Chaque interface est une opportunité de contamination. Une particule de poussière microscopique sur la face d'extrémité d'une virole APC-crée une perte imprévisible qui change avec la température et les vibrations. Nettoyez chaque connecteur. À chaque fois. Aucune exception.

J'en mentionnerai un de plus : oublier que les atténuateurs sont là. La documentation échoue, le lien est dépanné des années plus tard et personne ne se souvient de cet atténuateur de 7 dB enfoui dans le panneau de brassage. Soudain, une mise à niveau qui modifie « mystérieusement » la puissance de transmission rompt un lien qui a fonctionné pendant cinq ans. Étiquetez tout.

Réalités des achats

Les atténuateurs fixes ne coûtent presque rien -5 $ à 15 $ pour les unités LC de base de fabricants réputés. Achetez-les en gros. Gardez un tiroir plein dans le laboratoire de réseautage. Les valeurs 1 dB, 3 dB, 5 dB, 7 dB et 10 dB couvrent 95 % des scénarios. Les atténuateurs variables coûtent entre 50 $ et 300+ $ selon la résolution et le type de connecteur ; réservez-les pour l’étalonnage ou les applications réglables.

La marque compte moins qu’on ne le pense. La physique d'un entrefer contrôlé ou d'un élément absorbant ne varie pas considérablement d'un fournisseur à l'autre. Cela dit, évitez les-vendeurs sans nom sur les sites de marché-des tolérances d'atténuation incohérentes et de mauvaises spécifications de perte de retour causeront des maux de tête. Corning, Thorlabs et FS.com fabriquent des produits fiables. Les accessoires fibre de CommScope fonctionnent bien si vous êtes déjà dans leur écosystème.

L’avantage caché : la normalisation

Voici quelque chose qui ne figure pas dans la plupart des discussions techniques. Les atténuateurs permettent une standardisation à grande échelle.

Les opérateurs hyperscale achètent des émetteurs-récepteurs par dizaines de milliers. La gestion de plusieurs SKU d'émetteur-récepteur pour différentes distances de liaison -10 m contre 300 m, par exemple-crée une complexité d'approvisionnement, des problèmes d'inventaire et des cauchemars épargnés. Au lieu de cela, optez pour un seul émetteur-récepteur haute puissance conçu pour une distance maximale, puis atténuez les liaisons plus courtes si nécessaire. Le coût de l'atténuateur est insignifiant comparé à l'efficacité opérationnelle obtenue grâce à des flottes d'émetteurs-récepteurs uniformes.

Cette approche simplifie également le dépannage. Chaque émetteur-récepteur se comporte de manière identique. Les budgets énergétiques deviennent prévisibles. Remplacez n’importe quel port par un autre en cas de panne. L’élégance s’accroît à mesure que les réseaux évoluent.

Considérations sur la longueur d'onde

La plupart des atténuateurs spécifient un fonctionnement à 850 nm, 1 310 nm, 1 550 nm ou une combinaison quelconque. Les déploiements multimodes utilisent généralement 850 nm (optique SR). Le mode unique-se répartit entre 1 310 nm (portée intermédiaire, LR) et 1 550 nm (portée étendue, ER et DWDM). Les valeurs d'atténuation varient légèrement selon les longueurs d'onde pour les -appareils de type absorbant- un atténuateur de 5 dB à 1 310 nm peut mesurer 5,3 dB à 1 550 nm. Pour les applications critiques, vérifiez que les spécifications correspondent à votre longueur d'onde de fonctionnement.

Pensées finales

Les atténuateurs à fibre optique ne révolutionneront pas votre centre de données. Ils ne sont pas excitants. Ils n'apparaissent pas dans les pitch decks des fournisseurs ou dans les diagrammes d'architecture. Mais ils résolvent un véritable problème de -saturation des récepteurs dans les-liens à courte portée-à moindre coût et de manière fiable. Ils permettent des stratégies de standardisation des émetteurs-récepteurs qui réduisent les frais opérationnels à grande échelle. Ils rendent les tests d’équipement pratiques.

Gardez un stock de valeurs communes. Mesurez avant l'installation. Documentez ce que vous déployez. Nettoyez vos connecteurs. C'est vraiment tout ce qu'il y a à faire.

Parfois, les composants les plus simples comptent le plus.
