Choisir le bon câble à fibre optique est rarement une simple question de type de connecteur, de mode fibre ou de bande passante. Bien avant que les performances optiques n'entrent en jeu, le classement au feu de la gaine du câble à fibre optique décide si un câble est légal - et sûr - pour traverser un plafond plénum, une colonne montante, une allée de bureau ou un itinéraire extérieur. Si vous vous trompez, le câble peut toujours s'allumer ; il se peut qu'il ne passe pas l'inspection et, en cas d'incendie, il peut se comporter d'une manière pour laquelle le bâtiment n'a jamais été conçu.
Ce guide est destiné aux installateurs de réseaux et aux acheteurs d'infrastructures qui doivent vérifier les caractéristiques nominales des câbles à fibre optique avant l'achat. Il présente les matériaux de gaine, les classements au feu NEC de style américain tels que OFNP et OFNR, comment lire ce qui est imprimé sur le câble et les erreurs qui entraînent discrètement une refonte du projet.

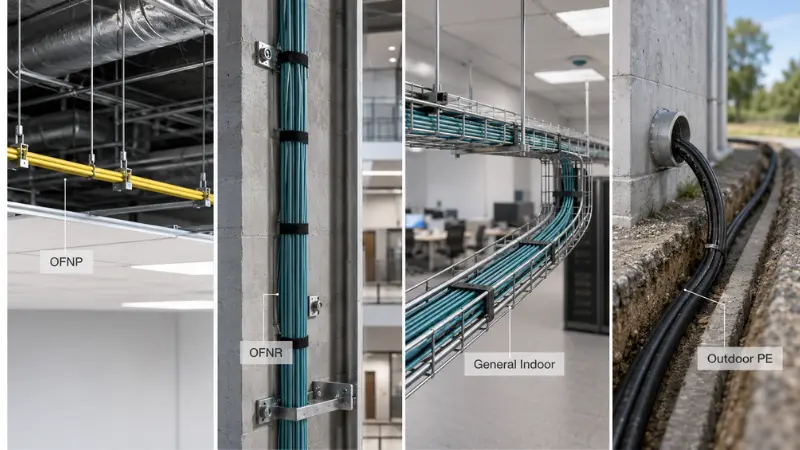

Réponse rapide : de quel degré de résistance au feu la gaine de câble à fibre optique avez-vous besoin ?

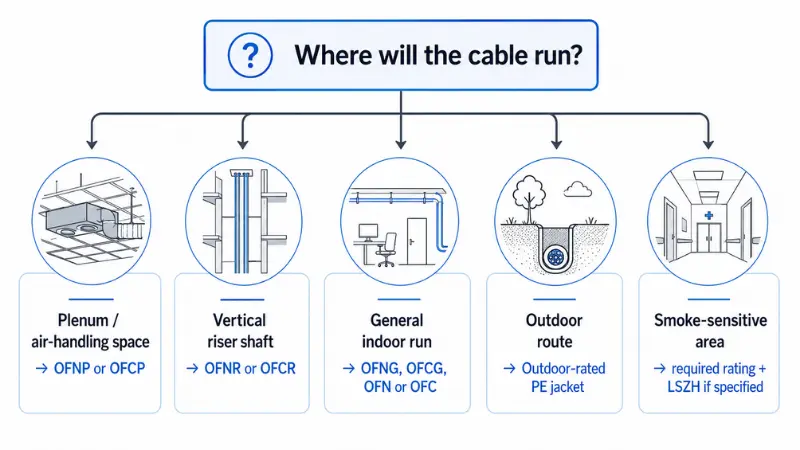

Pour une installation basée aux États-Unis/NEC-, commencez par l'endroit où le câble passera réellement :
- Plénum ou espace de traitement de l'air-(plafonds de reprise-d'air, conduits d'air ambiant) - utilisez OFNP ou OFCP. Les câbles de plénum doivent réussir les tests de flamme et de fumée les plus stricts parmi les types de câbles à fibres optiques répertoriés.
- Arbre de montée verticale(épine dorsale-de sol à-étage) - utilisez OFNR ou OFCR, ou un câble-de puissance supérieure.
- Course horizontale intérieure générale(un seul-étage, sans-plénum) - OFNG, OFCG, OFN, OFC ou un classement supérieur.
- Course en plein airCâble homologué -extérieur-, généralement doté d'une gaine PE pour la résistance à l'humidité, aux UV et à l'abrasion.
- Environnements publics, fermés ou-sensibles à la fumée- associez le classement au feu requis à une veste LSZH lorsque la spécification l'exige.
Confirmez toujours l'exigence finale avec les spécifications du projet, le code local applicable et l'autorité compétente (AHJ). Dans les installations aux États-Unis, les types de câbles à fibre optique répertoriés sont couverts parULnormes de sécurité et les câbles du plénum sont testés pourNFPA262. En dehors de l'Amérique du Nord, les installations européennes suivent le Règlement sur les produits de construction (RPC) et les Euroclasses basées sur la CEI-, qui utilisent un vocabulaire différent et ne sont pas directement équivalentes.
À quoi sert réellement une gaine de câble à fibre optique ?
="" riser="" >="" general-purpose="" prompt:="" create="" a="" simple="" hierarchy="" pyramid="" infographic="" for="" fiber="" optic="" cable="" fire="" ratings.="" top="" tier:="" "plenum="" -="" ofnp="" ofcp",="" middle="" tier:="" "riser="" -="" ofnr="" ofcr",="" bottom="" tier:="" "general-purpose="" -="" ofng="" ofcg="" ofn="" ofc".="" add="" arrows="" showing="" "higher-rated="" cable="" can="" substitute="" downward"="" and="" a="" red="" warning="" symbol="" for="" "do="" not="" substitute="" upward".="" clean="" vector="" technical="" style,="" 16:9,="" white="" background.="" fiber="" optic="" cable="" fire="" rating="" hierarchy="" showing="" plenum="" above="" riser="" above="" general-purpose="" 8="" "how="" to="" read="" a="" fiber="" optic="" cable="" marking"="" 小节后="" 电缆外皮印字特写：让读者知道该检查什么="" prompt:="" create="" a="" realistic="" close-up="" technical="" image="" of="" a="" fiber="" optic="" cable="" jacket="" with="" a="" readable="" printed="" legend:="" "12f="" os2="" 9/125="" ofnr="" lszh="" manufacturer="" ul="" listed="" date="" code".="" add="" callout="" arrows="" explaining="" "fiber="" count",="" "fiber="" type",="" "fire="" rating",="" "jacket="" material",="" "listing="" mark",="" "date="" code".="" avoid="" real="" brand="" names="" and="" avoid="" using="" an="" official="" ul="" logo;="" use="" generic="" listing="" text="" only.="" sharp="" macro="" product="" photography="" style="" mixed="" with="" clean="" callouts,="" 16:9.="" close-up="" of="" fiber="" optic="" cable="" jacket="" marking="" showing="" fiber="" count="" type="" fire="" rating="" lszh="" and="" listing="" information="" 9="" "worked="" examples:="" pathway,="" decision,="" and="" verification="" checks"="" 小节开头="" 四场景示意图：数据中心,楼层竖井,户外转室内,医院走廊="" prompt:="" create="" a="" four-panel="" technical="" illustration="" showing="" fiber="" optic="" cable="" installation="" scenarios.="" panel="" 1:="" data="" center="" return-air="" ceiling="" requiring="" ofnp.="" panel="" 2:="" office="" vertical="" riser="" shaft="" requiring="" ofnr.="" panel="" 3:="" outdoor="" pe="" cable="" entering="" a="" building="" and="" transitioning="" to="" indoor="" cable.="" panel="" 4:="" hospital="" corridor="" above="" a="" return-air="" ceiling="" requiring="" ofnp="" plus="" lszh="" if="" specified.="" use="" clear="" small="" labels,="" realistic="" commercial="" building="" style,="" no="" brand="" logos,="" 16:9.="" four="" examples="" of="" fiber="" optic="" cable="" rating="" selection="" for="" plenum="" riser="" outdoor="" transition="" and="" hospital="" ceiling="" 10="" "example="" 3:="" outdoor-to-indoor="" transition"="" 段落后="" 户外转室内图：强调="" pe="" 室外线不能无限延伸到室内="" prompt:="" create="" a="" technical="" diagram="" of="" an="" outdoor="" fiber="" optic="" cable="" with="" pe="" jacket="" entering="" a="" building="" through="" a="" basement="" entrance.="" show="" a="" transition="" point="" near="" the="" building="" entrance:="" outdoor="" cable="" →="" splice="" closure="" or="" termination="" enclosure="" →="" listed="" indoor="" cable="" to="" equipment="" room.="" add="" labels="" "outdoor="" pe="" cable",="" "building="" entrance",="" "splice="" closure",="" "listed="" indoor="" cable",="" "equipment="" room".="" clean="" engineering="" diagram,="" white="" background,="" 16:9.="" outdoor="" pe="" fiber="" cable="" entering="" a="" building="" and="" transitioning="" to="" listed="" indoor="" fiber="" cable="" 11="" "common="" mistakes="" that="" cause="" re-work"="" 小节后="" 常见错误警示图：提升停留时间和转化="" prompt:="" create="" a="" warning-style="" technical="" infographic="" titled="" "common="" fiber="" cable="" rating="" mistakes".="" show="" five="" mistake="" cards="" with="" icons:="" "treating="" lszh="" as="" plenum",="" "running="" ofnr="" through="" plenum",="" "judging="" rating="" by="" jacket="" color",="" "extending="" outdoor="" pe="" cable="" indoors",="" "following="" code="" but="" missing="" project="" spec".="" use="" professional="" safety-warning="" design,="" not="" cartoonish,="" no="" brand="" logos,="" 16:9.="" common="" fiber="" optic="" cable="" jacket="" rating="" mistakes="" that="" cause="" installation="" rework="" 12="" "before="" you="" buy:="" specification="" checklist"="" 小节后="" 采购检查清单图：适合下载/收藏,也利于转化="" prompt:="" create="" a="" clean="" procurement="" checklist="" infographic="" for="" buying="" fiber="" optic="" cable.="" include="" checklist="" items:="" pathway="" type,="" required="" fire="" rating,="" jacket="" material,="" fiber="" type="" and="" count,="" connector="" style,="" regional="" compliance,="" listing="" mark,="" datasheet,="" lead="" time.="" use="" subtle="" cable="" and="" clipboard="" icons,="" professional="" b2b="" technical="" style,="" white="" background,="" vertical="" layout="" suitable="" for="" blog="" article,="" 4:5="" aspect="" ratio.="" fiber="" optic="" cable="" specification="" checklist="" before="" buying="" bulk="" cable="" or="" pre-terminated="" assemblies"="" title="Cutaway diagram showing fiber optic cable jacket strength members buffer layers and optical fibers 4 " jacket="" material="" vs="" fire="" rating="" vs="" jacket="" color:="" three="" different="" things"="" 小节后="" 三栏对比图：解决文章最重要的概念混淆="" prompt:="" create="" a="" three-column="" educational="" infographic="" comparing="" "jacket="" material",="" "fire="" rating",="" and="" "jacket="" color"="" for="" fiber="" optic="" cables.="" column="" 1="" shows="" material="" examples="" pvc,="" lszh,="" pe,="" pvdf.="" column="" 2="" shows="" rating="" examples="" ofnp,="" ofnr,="" ofng,="" ofn.="" column="" 3="" shows="" cable="" colors="" yellow,="" orange,="" aqua,="" lime="" green="" for="" fiber="" identification.="" add="" a="" clear="" warning="" message:="" "do="" not="" judge="" fire="" rating="" by="" color="" -="" read="" the="" print="" legend."="" clean="" technical="" style,="" flat="" vector="" icons,="" white="" background,="" 16:9.="" jacket="" material="" fire="" rating="" and="" jacket="" color="" are="" different="" factors="" in="" fiber="" optic="" cable="" selection="" 5="" "common="" fiber="" optic="" cable="" jacket="" materials"="" 小节开头或="" pvc/lszh/pe/pvdf="" 小节前="" 材料对比图：pvc,lszh,pe,pvdf="" 的用途差异="" prompt:="" create="" a="" professional="" comparison="" infographic="" of="" four="" fiber="" optic="" cable="" jacket="" materials:="" pvc,="" lszh,="" pe,="" pvdf.="" show="" each="" material="" as="" a="" cable="" sample="" with="" a="" small="" environment="" icon:="" pvc="" for="" standard="" indoor="" cabling,="" lszh="" for="" low-smoke="" public="" spaces,="" pe="" for="" outdoor="" moisture="" and="" uv="" exposure,="" pvdf="" for="" stricter="" flame="" and="" chemical="" resistance.="" use="" concise="" labels,="" modern="" b2b="" technical="" design,="" no="" brand="" logos,="" no="" fake="" certification="" marks,="" 16:9.="" comparison="" of="" pvc="" lszh="" pe="" and="" pvdf="" fiber="" optic="" cable="" jacket="" materials="" 6="" "fiber="" optic="" fire="" ratings:="" what="" the="" letters="" actually="" mean"="" 小节后="" 字母拆解图：ofnp,ofnr,ofcr="" 的含义="" prompt:="" create="" a="" clean="" technical="" acronym="" explainer="" infographic="" for="" fiber="" optic="" cable="" ratings.="" show="" the="" letters:="" of="Optical" fiber,="" n="Nonconductive," c="Conductive," p="Plenum," r="Riser," g="General-purpose." include="" examples="" "ofnp="Optical" fiber="" nonconductive="" plenum"="" and="" "ofcr="Optical" fiber="" conductive="" riser".="" use="" structured="" typography,="" cable="" icons,="" minimal="" color,="" white="" background,="" no="" brand="" logos,="" 16:9.="" meaning="" of="" ofnp="" ofnr="" ofcr="" and="" other="" optical="" fiber="" cable="" fire="" rating="" letters="" 7="" "the="" substitution="" hierarchy:="" up,="" not="" down"="" 小节后="" 等级层级金字塔：plenum="" >="" riser="" >="" general-purpose="" prompt:="" create="" a="" simple="" hierarchy="" pyramid="" infographic="" for="" fiber="" optic="" cable="" fire="" ratings.="" top="" tier:="" "plenum="" -="" ofnp="" ofcp",="" middle="" tier:="" "riser="" -="" ofnr="" ofcr",="" bottom="" tier:="" "general-purpose="" -="" ofng="" ofcg="" ofn="" ofc".="" add="" arrows="" showing="" "higher-rated="" cable="" can="" substitute="" downward"="" and="" a="" red="" warning="" symbol="" for="" "do="" not="" substitute="" upward".="" clean="" vector="" technical="" style,="" 16:9,="" white="" background.="" fiber="" optic="" cable="" fire="" rating="" hierarchy="" showing="" plenum="" above="" riser="" above="" general-purpose="" 8="" "how="" to="" read="" a="" fiber="" optic="" cable="" marking"="" 小节后="" 电缆外皮印字特写：让读者知道该检查什么="" prompt:="" create="" a="" realistic="" close-up="" technical="" image="" of="" a="" fiber="" optic="" cable="" jacket="" with="" a="" readable="" printed="" legend:="" "12f="" os2="" 9/125="" ofnr="" lszh="" manufacturer="" ul="" listed="" date="" code".="" add="" callout="" arrows="" explaining="" "fiber="" count",="" "fiber="" type",="" "fire="" rating",="" "jacket="" material",="" "listing="" mark",="" "date="" code".="" avoid="" real="" brand="" names="" and="" avoid="" using="" an="" official="" ul="" logo;="" use="" generic="" listing="" text="" only.="" sharp="" macro="" product="" photography="" style="" mixed="" with="" clean="" callouts,="" 16:9.="" close-up="" of="" fiber="" optic="" cable="" jacket="" marking="" showing="" fiber="" count="" type="" fire="" rating="" lszh="" and="" listing="" information="" 9="" "worked="" examples:="" pathway,="" decision,="" and="" verification="" checks"="" 小节开头="" 四场景示意图：数据中心,楼层竖井,户外转室内,医院走廊="" prompt:="" create="" a="" four-panel="" technical="" illustration="" showing="" fiber="" optic="" cable="" installation="" scenarios.="" panel="" 1:="" data="" center="" return-air="" ceiling="" requiring="" ofnp.="" panel="" 2:="" office="" vertical="" riser="" shaft="" requiring="" ofnr.="" panel="" 3:="" outdoor="" pe="" cable="" entering="" a="" building="" and="" transitioning="" to="" indoor="" cable.="" panel="" 4:="" hospital="" corridor="" above="" a="" return-air="" ceiling="" requiring="" ofnp="" plus="" lszh="" if="" specified.="" use="" clear="" small="" labels,="" realistic="" commercial="" building="" style,="" no="" brand="" logos,="" 16:9.="" four="" examples="" of="" fiber="" optic="" cable="" rating="" selection="" for="" plenum="" riser="" outdoor="" transition="" and="" hospital="" ceiling="" 10="" "example="" 3:="" outdoor-to-indoor="" transition"="" 段落后="" 户外转室内图：强调="" pe="" 室外线不能无限延伸到室内="" prompt:="" create="" a="" technical="" diagram="" of="" an="" outdoor="" fiber="" optic="" cable="" with="" pe="" jacket="" entering="" a="" building="" through="" a="" basement="" entrance.="" show="" a="" transition="" point="" near="" the="" building="" entrance:="" outdoor="" cable="" →="" splice="" closure="" or="" termination="" enclosure="" →="" listed="" indoor="" cable="" to="" equipment="" room.="" add="" labels="" "outdoor="" pe="" cable",="" "building="" entrance",="" "splice="" closure",="" "listed="" indoor="" cable",="" "equipment="" room".="" clean="" engineering="" diagram,="" white="" background,="" 16:9.="" outdoor="" pe="" fiber="" cable="" entering="" a="" building="" and="" transitioning="" to="" listed="" indoor="" fiber="" cable="" 11="" "common="" mistakes="" that="" cause="" re-work"="" 小节后="" 常见错误警示图：提升停留时间和转化="" prompt:="" create="" a="" warning-style="" technical="" infographic="" titled="" "common="" fiber="" cable="" rating="" mistakes".="" show="" five="" mistake="" cards="" with="" icons:="" "treating="" lszh="" as="" plenum",="" "running="" ofnr="" through="" plenum",="" "judging="" rating="" by="" jacket="" color",="" "extending="" outdoor="" pe="" cable="" indoors",="" "following="" code="" but="" missing="" project="" spec".="" use="" professional="" safety-warning="" design,="" not="" cartoonish,="" no="" brand="" logos,="" 16:9.="" common="" fiber="" optic="" cable="" jacket="" rating="" mistakes="" that="" cause="" installation="" rework="" 12="" "before="" you="" buy:="" specification="" checklist"="" 小节后="" 采购检查清单图：适合下载/收藏,也利于转化="" prompt:="" create="" a="" clean="" procurement="" checklist="" infographic="" for="" buying="" fiber="" optic="" cable.="" include="" checklist="" items:="" pathway="" type,="" required="" fire="" rating,="" jacket="" material,="" fiber="" type="" and="" count,="" connector="" style,="" regional="" compliance,="" listing="" mark,="" datasheet,="" lead="" time.="" use="" subtle="" cable="" and="" clipboard="" icons,="" professional="" b2b="" technical="" style,="" white="" background,="" vertical="" layout="" suitable="" for="" blog="" article,="" 4:5="" aspect="" ratio.="" fiber="" optic="" cable="" specification="" checklist="" before="" buying="" bulk="" cable="" or="" pre-terminated="" assemblies"="" src="/uploads/12988/info/p2026051214501837d83.webp?size=700x0">
La gaine est la gaine extérieure enroulée autour de la fibre, des éléments de renforcement et des couches tampons du câble. Il protège contre l’abrasion mécanique, la pénétration d’humidité, les produits chimiques, les UV et la manipulation brutale des installations réelles. Il ne définit pas, à lui seul, les performances optiques - la bande passante et la distance proviennent de la fibre elle-même, que ce soitMode unique-OS2, OM3, OM4, ou OM5 multimode.
Ce que la gaine décide, c'est où le câble peut être installé légalement et en toute sécurité. Un bon processus de sélection répond à trois questions à la fois :
- Le câble survivra-t-il à l’environnement physique pendant les 15 à 25 prochaines années ?
- Sa notation correspond-elle au parcours qu’il occupera ?
- Le marquage imprimé sur le câble satisfera-t-il l'inspecteur et les spécifications du projet ?

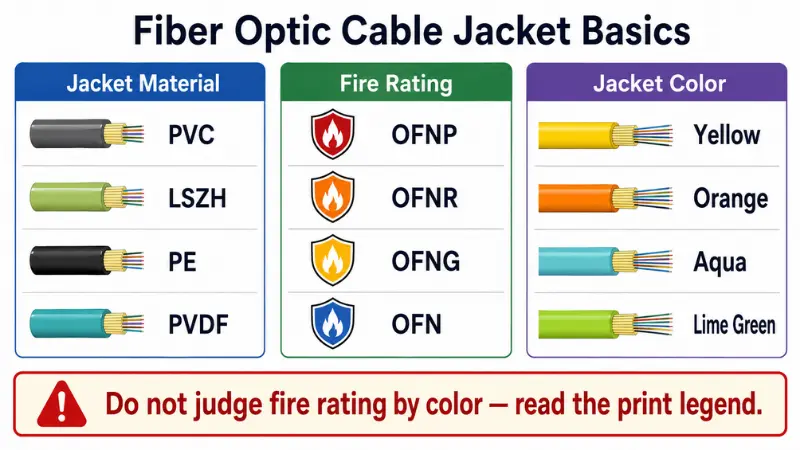

Matériau de la veste, classement au feu et couleur de la veste : trois choses différentes
La plupart des mauvais achats de câbles proviennent de la confusion de ces trois éléments.
Matériau de la vesteest le composé - PVC, LSZH, PE, PVDF - qui détermine la flexibilité mécanique, le comportement de la fumée, la résistance aux produits chimiques et aux UV et le coût.
Classement incendieest la classification des codes (OFNP, OFNR, OFNG, OFN) qui vous indique où le câble est répertorié pour l'installation. C'est la réponse qui intéresse l'inspecteur.
Couleur de la vesteest principalement destiné à l'identification des fibres, pas à la performance au feu. TIA-598 recommande le jaune pour OS1/OS2 monomode, l'orange pour l'ancien multimode, l'aqua pour OM3/OM4 et le vert citron pour OM5. LeFOAnote que d'autres couleurs peuvent être utilisées si la légende imprimée identifie le type de fibre et que certains matériaux plénum-restreignent les couleurs disponibles. Les plats à emporter :ne jugez pas le classement au feu d'un câble par sa couleur. Lisez l'impression.

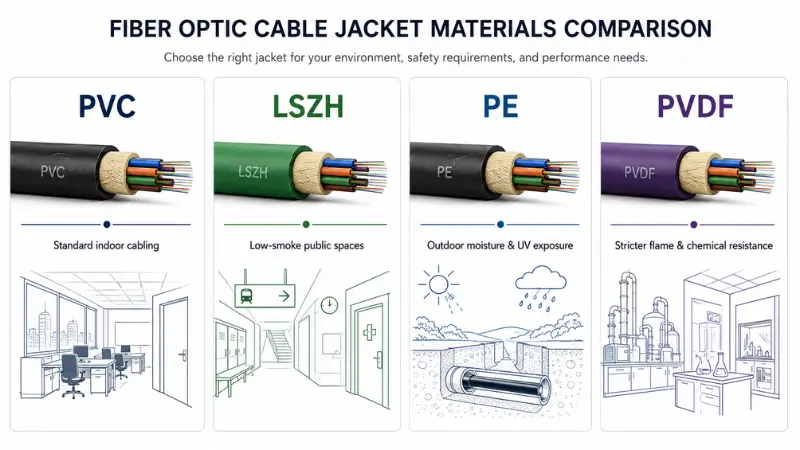

Matériaux courants de gaine de câble à fibre optique
PVC : pratique pour les courses en salle standard - jusqu'à ce que le parcours change
Le chlorure de polyvinyle est largement utilisé car il est flexible, facile à fabriquer et bon marché. Il peut être formulé pour être ignifuge-et constitue le matériau par défaut sur de nombreux câbles intérieurs-à usage général et de colonnes montantes-. Le compromis-est le comportement au feu : lors de la combustion, le PVC a tendance à produire une fumée dense et du chlorure d'hydrogène corrosif. Le PVC est souvent le choix pratique pour le câblage intérieur standard, mais il ne doit pas être choisi uniquement en fonction du prix lorsque le tracé traverse un plénum ou une zone sensible à la fumée.
LSZH : Faible-fumée, halogène-gratuit - mais pas automatiquement de plénum
Low Smoke Zero Halogen (LSZH) décrit un matériau conçu pour émettre un minimum de fumée et aucun gaz acide halogène lorsqu'il est brûlé. Cela le rend attrayant pour les espaces publics fermés - tunnels de transit, couloirs d'hôpitaux, intérieurs de navires - où la visibilité d'évacuation et la survie des équipements sont importantes. Vous pouvez trouver des variantes LSZH de cordons de brassage courants, notammentCavaliers LC-à-LC LSZH monomode-mode.
Le point critique : LSZH est une chimie, pas une classification d'installation NEC. Un câble peut être LSZH et nécessiter néanmoins un marquage distinct OFNR, OFNP ou autre marquage répertorié en fonction du chemin. Lisez toujours les deux.
PE : le cheval de bataille du plein air
Les gaines en polyéthylène sont standard surcâbles à fibres optiques extérieurscar le PE résiste bien à l’humidité, à l’abrasion et aux UV. Le PE est excellent pour les voies d'exposition enterrées, aériennes et directes-. Il ne s'agit cependant pas d'un passage intérieur : lorsqu'un câble extérieur pénètre dans le bâtiment, les règles NEC limitent généralement la distance qu'il peut parcourir avant de passer à un câble intérieur répertorié, à un chemin de câbles approuvé ou de se terminer dans une enceinte d'épissure.
PVDF : un choix spécialisé pour les profils de flamme et de fumée plus stricts
Le fluorure de polyvinylidène est utilisé lorsque les spécifications exigent une résistance aux flammes plus stricte, moins de fumée et une meilleure tolérance chimique que le PVC standard. Il est plus coûteux et plus spécialisé, et apparaît le plus souvent dans les constructions de plénums ou dans les environnements industriels. Comme toujours, vérifiez la valeur nominale indiquée sur le câble plutôt que de supposer que le nom du matériau implique une classification de code particulière.
Classement au feu de la fibre optique : ce que signifient réellement les lettres

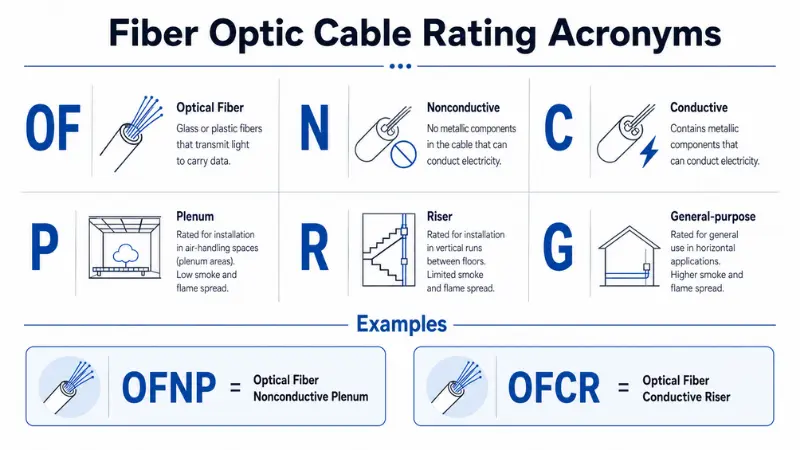

Les types de câbles à fibre optique américains utilisent un code alphabétique court. Lisez-le de gauche à droite :
- DE- Fibre optique
- N- Non conducteur (aucun composant métallique susceptible de transporter du courant)
- C- Conducteur (contient des éléments de résistance ou une armure métalliques)
- P- Plénum
- R- Contremarche
- G-Objectif général-
L'OFNP est donc un câble de plénum non conducteur ; OFCR est un câble montant conducteur. Câbles conducteurs - dont de nombreuxcordes de brassage blindées en fibre- sont soumis à des obligations supplémentaires de mise à la terre et de mise à la terre en vertu du NEC, car leurs éléments métalliques peuvent conduire un courant de défaut.
OFNP et OFCP : Plenum-Câbles classés
Les câbles classés pour plénum-sont destinés aux conduits, aux plénums et aux plafonds de traitement de l'air-utilisés pour transporter l'air ambiant. Ils doivent satisfaire aux limites de flamme et de fumée de la NFPA 262 -, le test le plus rigoureux parmi les listes standard de câbles à fibre optique.
OFNR et OFCR : Riser-Câbles classés
Les câbles de type colonne montante-sont destinés aux puits verticaux et aux chemins-de sol à-sol. Le test de la colonne montante est exigeant mais moins que le test du plénum ; il est conçu pour empêcher le feu de se propager verticalement entre les étages. Un câble montant ne remplace pas le câble de plénum dans un espace de traitement d'air-.
OFNG, OFCG, OFN et OFC : usage général-
Les câbles à usage général-sont destinés aux voies intérieures qui ne sont ni des plénums ni des colonnes montantes -la plupart des voies de manutention-à un seul-étage, sans-aération-. Ils ne doivent pas être remplacés dans des espaces de colonne montante ou de plénum à moins d'être installés via une alternative autorisée par le code - (comme à l'intérieur d'un chemin de câbles métallique approuvé).

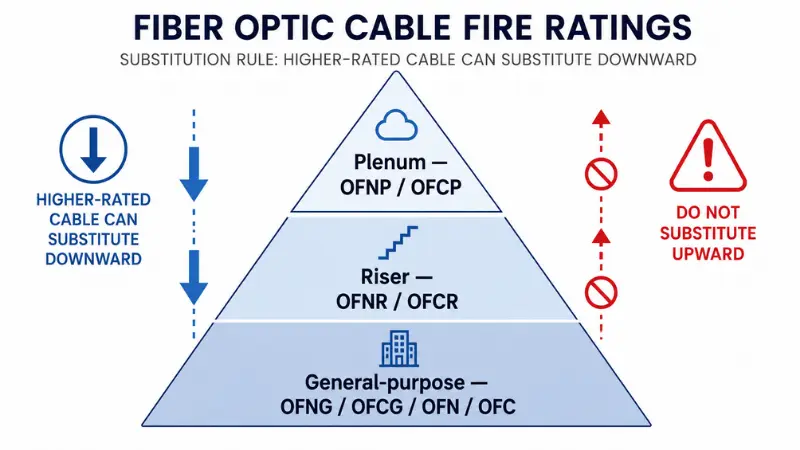

La hiérarchie de substitution : vers le haut, pas vers le bas
La règle est simple :
Plénum > Colonne montante > Usage général-
Un câble de qualité supérieure-peut être remplacé vers le bas. Le câble de plénum est acceptable dans les colonnes montantes et les espaces à usage général- ; le câble montant est acceptable dans les espaces à usage général-. Aller dans l’autre sens n’est pas autorisé selon les règles standard du NEC. Si un entrepreneur propose d'utiliser l'OFNR dans un plafond de reprise d'air-parce que c'est moins cher, il s'agit d'un échec de spécification qui attend de se produire lors de l'inspection.

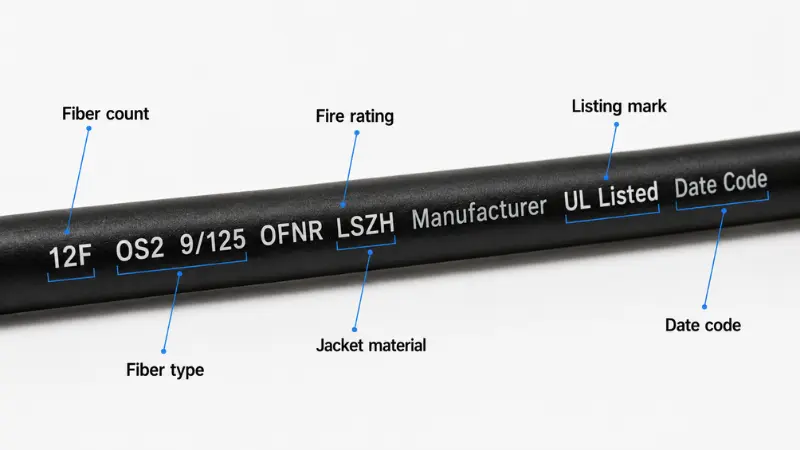

Comment lire un marquage de câble à fibre optique
La légende imprimée sur la gaine du câble est l'élément de preuve le plus important lors de l'inspection. Un marquage typique sur un sauteur en salle peut inclure :
12F OS2 9/125 OFNR LSZH [Nom du fabricant] [Marque de liste UL] [Code de date]
En le lisant morceau par morceau :
- 12F- nombre de fibres (12 fibres)
- Système d'exploitation2 9/125- fibre monomode-, âme/gaine 9/125 µm
- OFNR- Riser non conducteur à fibre optique, répertorié pour les chemins de colonne montante
- LSZH-faible-matériau de gaine en fumée, zéro-halogène
- Marque d'homologation UL- confirme que la note a été testée et répertoriée
Lorsque l'impression est décolorée, abrasée lors de la traction ou tout simplement absente, considérez le câble comme non vérifié. Demandez la fiche technique du fabricant et la référence de liste UL avant de l'installer.
Comment choisir la bonne gaine et la bonne classification de câble à fibre optique
Étape 1 : Tracez le chemin avant de choisir quoi que ce soit
Parcourez le parcours (ou lisez attentivement les dessins) et répondez :
- Le câble traverse-t-il un-plénum de traitement d'air ou un-plafond d'air de reprise à un moment donné ?
- Se déplace-t-il verticalement à travers une colonne montante entre les étages ?
- Est-il confiné à un seul étage dans un espace non-plénum ?
- Est-ce qu'il fonctionne à l'extérieur - aérien, enterré ou conduit ?
- Est-ce qu'il passe de l'extérieur à l'intérieur, et si oui, où se trouve l'enceinte de terminaison ?
- Une section se trouve-t-elle dans une zone-sensible à la fumée, telle qu'un couloir d'hôpital, une gare de transport en commun ou une voie d'évacuation ?
Cette étape fixe généralement la note minimale.
Étape 2 : Vérifier le code, les spécifications et les exigences AHJ
Ne vous fiez pas à une description générique du produit. Vérifiez-les spécifications du projet, l'édition locale adoptée du NEC (ou son équivalent local), l'interprétation de l'AHJ et la documentation de référencement du fabricant. Pour les sites sensibles - hôpitaux, écoles, centres de données, aéroports, transports en commun -, il existe presque toujours une exigence de projet plus stricte que le code de base, et son absence peut signifier supprimer et remplacer l'exécution.
Étape 3 : Adaptez le matériau de la veste au risque environnemental
Une fois le classement au feu requis déterminé, choisissez le matériau :
- PVC là où la cote le permet et le budget compte.
- LSZH où le comportement des fumées et des gaz corrosifs fait partie de la spécification.
- PE pour exposition extérieure.
- PVDF pour des exigences plus strictes en matière de résistance aux flammes, à la fumée ou aux produits chimiques-.
La note et le matériel doivent tous deux être corrects. Un câble peut avoir un excellent matériau de gaine et néanmoins échouer car il lui manque la liste d'installation requise.
Étape 4 : Vérifiez les marquages imprimés et la fiche technique avant l'achat
C’est l’étape qui est le plus souvent sautée sous la pression du temps. Avant de commander des quantités en gros ou des-assemblages pré-terminés, confirmez :
- Notation imprimée (par exemple, OFNP, OFNR)
- UL ou autre marque d'homologation
- Matériau de la gaine (PVC, LSZH, PE, PVDF)
- Intérieur/extérieur/intérieur-désignation extérieure
- Type de fibre (OS2, OM3, OM4, OM5) et nombre
- Applicabilité régionale (NEC, CPR Euroclass, etc.)
- Correspondance avec les spécifications du projet

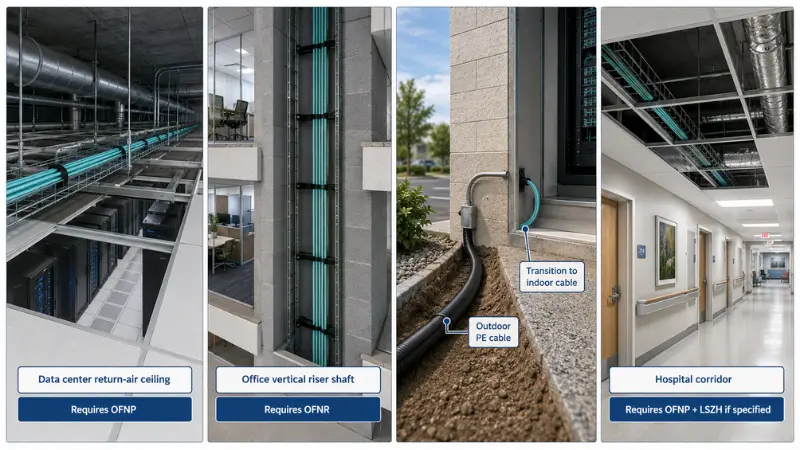

Exemples concrets : contrôles de parcours, de décision et de vérification
Exemple 1 : Plafond d'air de retour du centre de données-
Scénario:Une structure de 96 -fibres s'étend au-dessus d'un plafond suspendu que les dessins mécaniques montrent comme un plénum de reprise d'air.
Décision:Un câble de type plénum-(OFNP ou OFCP) est requis pour la section du plénum. Remplacer l'OFNR parce que cela coûte moins cher n'est pas acceptable, même si « cela ne fait que dix pieds ».
Vérification:Confirmez le marquage OFNP sur l'impression de la veste, confirmez la liste UL, confirmez que la spécification ne nécessite pas également la chimie LSZH en plus de l'indice du plénum.
Exemple 2 : épine dorsale de bureau entre les étages
Scénario:Un 24 fibresMode unique-OS2L'épine dorsale s'étend du-rez-de-chaussée MDF jusqu'au quatrième-étage IDF via un puits vertical, sans implication du plénum.
Décision:L'OFNR est la référence. OFNP est acceptable et parfois spécifié comme mesure de pérennité-.
Vérification:Confirmez le marquage des contremarches et confirmez que le coupe-feu-à chaque pénétration d'étage fait partie du plan d'installation (la valeur nominale du câble ne dispense pas le bâtiment de sceller la pénétration).

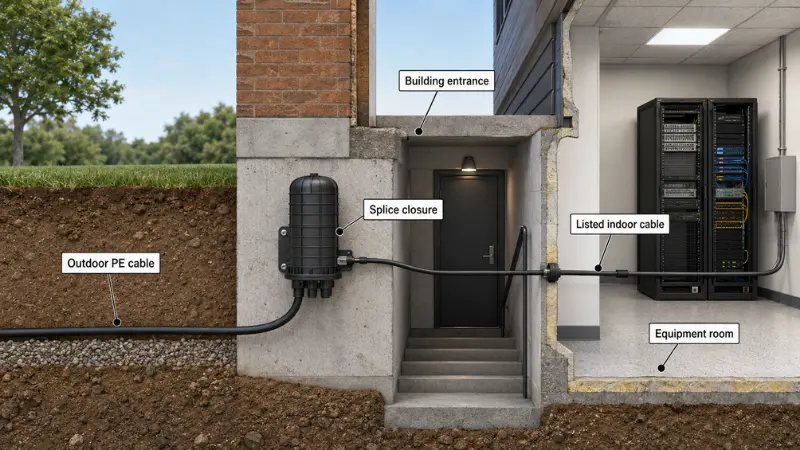

Exemple 3 : Transition de l'extérieur-à-intérieur
Scénario:Un câble extérieur à tube libre avec gaine PE entre dans le bâtiment par une entrée du sous-sol, se termine par une fermeture d'épissure, et un câble intérieur continue jusqu'à la salle d'équipement à 80 pieds de distance.
Décision:Le câble PE extérieur ne peut pas continuer indéfiniment à l’intérieur. La pratique standard - et ce à quoi s'attendent la plupart des AHJ - est de terminer le câble extérieur à l'entrée ou à proximité du bâtiment et de passer à un câble intérieur répertorié, ou de placer le câble extérieur dans un chemin de câbles approuvé pour toute course intérieure prolongée. Intérieur-extérieur classécâble fibre optique intérieur-extérieur is purpose-built for this transition zone.
Vérification:Vérifiez la limite de distance d'entrée du bâtiment selon le code adopté, confirmez la fermeture de l'épissure ou la méthode de transition, confirmez que le câble intérieur a la bonne valeur nominale pour tout ce qu'il traverse ensuite.
Exemple 4 : Couloir d'hôpital au-dessus d'un plafond de retour d'air-
Scénario:Un passage horizontal de 12-fibres OM4 au-dessus d'un plafond de reprise d'air dans une aile d'hôpital.
Décision:L'évaluation du plénum est requise en raison du plafond, et les spécifications de l'hôpital exigent également la chimie LSZH. Les deux conditions doivent être remplies - aucune ne remplace l'autre.
Vérification:Recherchez OFNPetLSZH dans la légende d'impression. Si un seul apparaît, demandez une confirmation de la fiche technique ou choisissez un autre SKU.
Erreurs courantes qui entraînent un re-travail
Traiter LSZH comme substitut du plénum
C'est la confusion la plus courante dans notre expérience. LSZH décrit comment un matériau brûle ; Le plénum décrit l'endroit où un câble doit être installé. Un câble peut être LSZH sans être plénum-, et l'utilisation de l'un à la place de l'autre peut échouer à l'inspection.
Faire passer un câble montant à travers un plénum
Cela arrive souvent lorsque le type de plafond change à mi--itinéraire et que personne-ne vérifie à nouveau. Si même une courte section du parcours se trouve dans un plénum de traitement d'air-, cette section nécessite un câble classé pour plénum-ou un chemin de câbles approuvé.
Évaluation du classement au feu par la couleur de la veste
Le jaune ne signifie pas un plénum monomode-, et l'aqua ne signifie pas une colonne montante OM4. Les couleurs identifient le type de fibre selon TIA-598. Le classement au feu est ce qui est imprimé à côté.
Extension du câble PE extérieur à l'intérieur sans limite
Les câbles extérieurs sont mécaniquement robustes, mais leurs gaines ne sont pas testées selon les critères d'incendie en intérieur-. Vérifiez la limite de distance d'entrée du bâtiment et les exigences en matière de cheminement intérieur avant de laisser un câble extérieur continuer sur des dizaines de mètres dans le bâtiment.
Suivre le code mais manquer la spécification du projet
La règle applicable est toujours la plus stricte. Un projet qui spécifie l'OFNP pour l'ensemble de la structure du bâtiment l'emporte sur le code minimum OFNR pour les sections de colonne montante.
Avant d'acheter : liste de contrôle des spécifications
Avant d'émettre un bon de commande pour des câbles en gros ou des-assemblages préconnectorisés, parcourez cette liste :
- Type de chemin confirmé (plénum, contremarche, général, extérieur, intérieur-extérieur)
- Classement au feu requis identifié et comparé aux spécifications du projet
- Exigence relative au matériau de la gaine claire (PVC acceptable / LSZH requis / PVDF spécifié)
- Le type et le nombre de fibres correspondent au budget de liaison et au plan de migration
- Style et finition du connecteur (UPC vs APC) définis à l'endroit-pré-terminé
- Conformité spécifique à la région-confirmée (liste NEC pour l'Amérique du Nord, Euroclass CPR pour l'UE, etc.)
- Marque UL ou équivalente présente sur la pochette imprimée
- Fiche technique au dossier pour les dossiers de projet et les demandes de renseignements de l'AHJ
- Le délai de livraison et la taille du lot correspondent au calendrier d'installation
Pour les projets impliquantEnsembles de lignes réseau MTP/MPO, cette même liste de contrôle s'applique à la gaine du coffre et à tous les ensembles de sortance sortant des boîtiers de dérivation.
Une note sur les normes régionales
Le vocabulaire OFNP/OFNR de ce guide est basé sur US/NEC-. En Europe, le Règlement sur les produits de construction (CPR) classe les câbles par euroclasse (Aca, B1ca, B2ca, Cca, Dca, Eca, Fca) avec des désignations s/d/a distinctes pour la fumée, les gouttelettes et l'acidité. Ce ne sont pas des traductions directes des classifications NEC - un câble CPR Cca-s1,d1,a1 n'est pas la même chose qu'un câble OFNR, même si les deux constituent des choix raisonnables pour les dorsales verticales des bâtiments. Pour les déploiements mondiaux, concevez le calendrier des câbles région par région plutôt que de supposer qu'un système de classification correspond à un autre.
FAQ
Qu'est-ce qu'un classement au feu d'une gaine de câble à fibre optique ?
Une classification qui indique où le câble doit être installé en fonction de ses performances en matière de flamme et de fumée. Les classifications américaines courantes incluent OFNP (plénum), OFNR (colonne montante) et OFNG/OFN (usage général-).
Que signifie OFNP ?
Plénum non conducteur à fibre optique. Il indique un câble à fibre optique non conducteur répertorié pour une installation dans des plénums et des espaces de traitement d'air-, testé selon la norme NFPA 262.
Que signifie OFNR ?
Riser non conducteur à fibre optique. Il indique un câble à fibre optique non conducteur répertorié pour les colonnes montantes verticales entre les étages.
OFNP vs OFNR : lequel est le plus strict ?
L'OFNP est plus strict. Les câbles classés pour plénum-sont soumis aux tests de flamme et de fumée les plus rigoureux de la norme NFPA 262 et peuvent généralement être utilisés dans des colonnes montantes et des espaces à usage général-, tandis que les câbles montants ne sont pas des substituts approuvés aux câbles de plénum.
Le câble OFNP peut-il être utilisé à la place de l'OFNR ?
Généralement oui. Étant donné que le plénum constitue le niveau supérieur, l'OFNP est généralement acceptable dans les voies montantes. Confirmez avec les spécifications du projet et AHJ.
Le câble OFNR peut-il être utilisé dans un plénum ?
Pas comme substitut direct. Le câble de type colonne montante-n'est pas approuvé pour l'installation dans un plénum, sauf s'il est installé dans un chemin de câbles approuvé ou en vertu d'un autre code-exception autorisée.
LSZH est-il identique à OFNP ?
Non. Le LSZH est un matériau de gaine conçu pour émettre peu de fumée et aucun gaz acide halogène. OFNP est une classification coupe-feu-pour l'installation d'un plénum. Un câble peut être LSZH sans être OFNP.
Un câble de plénum est-il requis au-dessus d'un plafond suspendu ?
Si l'espace au-dessus du plafond suspendu est utilisé pour le retour de l'air ambiant, oui, un câble de type -plénum-ou une alternative approuvée est généralement requis. Si le plafond est purement décoratif et ne fait pas partie du système de traitement de l'air-, les exigences peuvent différer. Vérifier les dessins mécaniques et confirmer auprès de l'AHJ.
Le câble à fibre optique extérieur peut-il être utilisé à l’intérieur ?
Pour des transitions limitées, oui -, mais la plupart des codes limitent la distance qu'un câble gainé extérieur-peut parcourir à l'intérieur d'un bâtiment avant de passer à un câble intérieur répertorié ou d'être placé dans un chemin de câbles approuvé. Des câbles classés intérieur-extérieur existent spécifiquement pour combler cet écart.
La couleur de la veste affecte-t-elle la résistance au feu ?
Non. La couleur indique le type de fibre selon les conventions TIA-598 (par exemple, jaune pour monomode, aqua pour OM3/OM4, vert citron pour OM5). Le classement au feu doit être lu à partir de la légende imprimée sur la veste.
La couleur de la gaine OM3 ou OM4 indique-t-elle le classement au feu ?
Non. Aqua est l'identifiant conventionnel OM3/OM4 -, il vous indique le type de fibre, et non si le câble est un plénum, une colonne montante ou un usage général-.
Quelle est la différence entre les gaines PVC et LSZH ?
Le PVC est flexible et économique mais produit une fumée dense et du chlorure d'hydrogène corrosif lorsqu'il est brûlé. Le LSZH est conçu pour émettre peu de fumée et aucun gaz acide halogène, ce qui le rend préférable dans les espaces publics fermés - bien qu'il ne satisfasse pas à lui seul aux exigences du code du plénum ou des colonnes montantes.
Quel matériau de gaine convient le mieux pour les câbles à fibre optique extérieurs ?
Le polyéthylène (PE) est la veste d'extérieur standard car il résiste à l'humidité, à l'abrasion et aux UV. Pour les segments intérieurs après la transition, passez au câble intérieur ou intérieur-extérieur répertorié.
Quel degré de résistance au feu est requis pour le câblage fibre optique du centre de données ?
Cela dépend entièrement du parcours. Les espaces plénum nécessitent un OFNP ; les colonnes montantes verticales nécessitent de l'OFNR ; les parcours horizontaux autres que le-plénum peuvent accepter un usage général-. La plupart des spécifications des centres de données modernes préfèrent les câbles plénum-pour plus de simplicité et de pérennité-.
Comment lire les marquages des gaines de câbles à fibres optiques ?
Lire de gauche à droite sur la légende d'impression. Recherchez le nombre et le type de fibres (par exemple, 12F OS2 9/125), le classement au feu (OFNP, OFNR, etc.), la chimie de la gaine là où elle est marquée (LSZH), le fabricant et la marque UL ou équivalente.
Conclusion finale
La bonne gaine de câble à fibre optique n'est pas la plus résistante, la moins chère ou la plus familière -, c'est celle qui correspond à la fois au cheminement, aux exigences de résistance au feu, aux spécifications du matériau et au code régional. Parcourez l'itinéraire, lisez les spécifications, vérifiez la légende d'impression et conservez la fiche technique dans vos dossiers. Lorsque quelque chose ne correspond pas, signalez-le avant que le câble ne pénètre dans le mur - et non après.
Pour des informations plus approfondies sur des sujets connexes, consultez nos notes surtypes de fibres multimodes (OM1 à OM5), câbles à tubes lâches ou câbles à fibres à tampon serré, etla différence entre les classements au feu CM, CMR et CMPpour le câblage en cuivre - qui longe souvent la fibre dans les mêmes chemins et est confronté aux mêmes questions de notation.
Références
- NFPA 70 - Code national de l'électricité (NEC)
- NFPA 262 - Méthode standard de test pour le déplacement de la flamme et la fumée des fils et câbles destinés à être utilisés dans les espaces de traitement de l'air-
- Normes de sécurité UL pour les câbles à fibre optique répertoriés
- Association de fibres optiques (FOA) - Référence des câbles à fibres optiques
- Telecommunications Industry Association (TIA) -, y compris le codage couleur TIA-598
Revue technique : équipe d'ingénierie des produits de fibre optique FOCC.
