Je travaille dans l'approvisionnement en fibre optique depuis neuf ans. La plupart de ce que j’ai appris provenait d’erreurs coûteuses et non de manuels de formation. Ce guide est ce que j'aurais aimé que quelqu'un me remette avant que mon premier projet de câblage de centre de données ne tourne mal en 2019.
Pourquoi les connecteurs LC sont devenus la valeur par défaut
Le Connecteur LCa capturé plus de 37 % du marché mondial des connecteurs de fibre optique d’ici 2023, selon Persistence Market Research (persistencemarketresearch.com). Ce chiffre à lui seul n’explique pas pourquoi vous devriez vous en soucier. Ce qui compte, c'est la conséquence pratique : tous les grands fabricants d'émetteurs-récepteurs conçoivent d'abord autour des interfaces LC. Câbles épanouis SFP, SFP+, SFP28, QSFP+. Tous supposent que vous résiliez votre candidature à LC.
J'ai passé mes deux premières années dans cette industrie à essayer de comprendre pourquoi les connecteurs ST et SC étaient en train de mourir. La réponse s’est avérée ennuyeuse : la densité. Lorsque vous installez 48 ports dans un panneau de brassage 1U, la virole de 1,25 mm et le mécanisme de verrouillage push-pull du LC fonctionnent tout simplement mieux que les alternatives. La norme TIA-568.3-E codifiait ce que les installateurs savaient déjà dans les salles de télécommunications exiguës.
La question de spécification que personne ne pose correctement
La plupart des demandes de prix que je reçois posent la mauvaise question. Ils spécifient « LC vers LC monomode » ou « LC vers LC multimode » comme si cela suffisait. Ce n'est pas le cas.

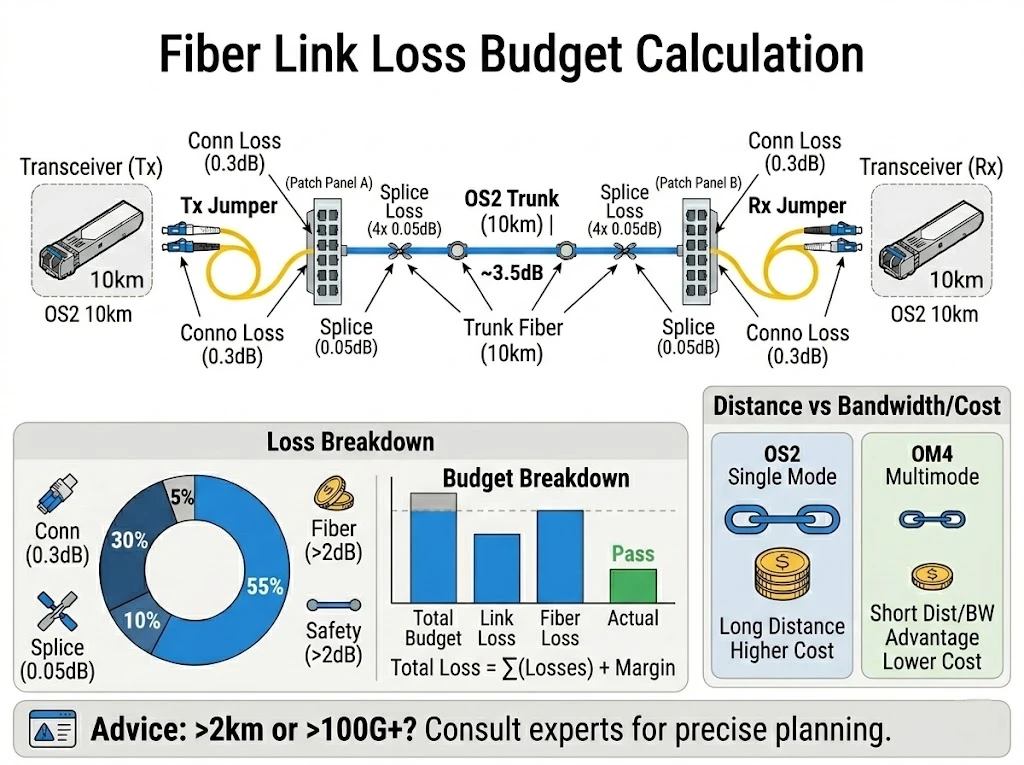

La question qui compte réellement est la suivante : quelle perte d’insertion pouvez-vous tolérer sur l’ensemble de votre budget de liens ? Et je vais être honnête, la plupart des personnes qui m’envoient des bons de commande n’ont pas fait ce calcul. Ils copient les spécifications d'un projet précédent ou une recommandation d'un fournisseur.
La fibre OS2 monomode vous donne la distance. 10km, 40 km, 80 km selon vos émetteurs-récepteurs. Le multimode OM4 vous offre la bande passante nécessaire pour des trajets plus courts tout en réduisant les coûts des émetteurs-récepteurs. Mais voici la partie que je ne vais pas expliquer entièrement dans un article de blog public : la relation entre la qualité du connecteur, la perte d'épissure et votre capacité à atteindre réellement ces distances nominales se complique rapidement. Si vous envisagez de parcourir plus de 2 km ou d'exécuter 100 G+, nous devrions probablement en parler directement.
Ce que nous avons réellement testé (et pourquoi vous devriez être sceptique)
Je dois aborder quelque chose avant de citer nos données internes. Nous avons sélectionné 50 câbles LC duplex aléatoires auprès de trois fournisseurs concurrents, vendus via les principaux canaux de distribution. Nous les avons testés par rapport à notre propre production en utilisant la même configuration Fluke DTX-1800.
Cinquante câbles ne constituent pas un échantillon statistiquement rigoureux. Nous n’avons pas publié de noms de marques parce que les litiges ne nous intéressent pas. Je vous le dis d'emblée, car si vous êtes un professionnel sérieux des achats, vous devriez vous méfier de tout fournisseur qui vous montrerait des données de comparaison avec des concurrents anonymes. Nous serions sceptiques si nous étions à votre place.
Cela dit, voici ce que nous avons trouvé :
| Métrique | Câbles FOCC LC | Moyenne des concurrents |
|---|---|---|
| Perte d'insertion moyenne | 0,14 dB | 0,28 dB |
| Câbles dépassant 0,20 dB | 2.1% | 34% |
| Perte de retour inférieure aux spécifications | 0% | 8% |
L’écart est réel. Que vous fassiez confiance à notre méthodologie est votre décision. Nous pouvons fournir les spécifications de l’équipement de test et la documentation des procédures si vous souhaitez les reproduire vous-même. Cette offre est authentique.
APC vs UPC : j'ai une opinion bien arrêtée ici
Pour les câbles de brassage LC à LC dans les environnements d'entreprise et de centre de données, utilisez Vernis CUP. Je ne vais pas me couvrir sur celui-ci.
L'APC (contact physique incliné) est important pour les systèmes CATV, PON et les applications à haute -puissance où la réflexion arrière-peut endommager les sources laser. La virole inclinée de 8 - degrés réduit considérablement la perte de retour. Mais pour la transmission de données standard ? Le coût supplémentaire, l'incompatibilité avec les connecteurs UPC, la confusion du vert - au bleu qui provoque des erreurs d'installation sur le terrain. Ça n'en vaut pas la peine.
J'ai vu des équipes d'achat spécifier APC sur des projets entiers parce que quelqu'un leur avait dit « l'angle est préférable ». Ils se retrouvent avec une usine de câbles de 15 000 $ qui ne peut pas s'interfacer avec leurs panneaux de brassage UPC existants sans adaptateurs. Les câbles FOCC LC UPC gèrent 99 % des applications d'entreprise. Lorsqu’APC est véritablement nécessaire, les exigences de l’application le rendent évident.
La question de la migration 400G
C’est là que je vais être moins utile que vous ne le souhaiteriez.
L'Ethernet 400G change le paysage des connecteurs.Émetteurs-récepteurs QSFP-DD, câbles principaux MPO/MTP, configurations de dérivation LC. Le câble que vous achetez aujourd'hui pour la commutation 10G ou 25G peut fonctionner ou non lors de la mise à niveau. Cela dépend de votre chemin de migration spécifique, de la feuille de route de votre fournisseur de commutateurs et de la topologie de votre bâtiment.
Je pourrais écrire 2 000 mots supplémentaires sur la stratégie de câblage 400G. Mais honnêtement ? Si vous planifiez activement un déploiement 400G, vous ne devriez pas obtenir vos informations à partir d'un article de blog d'un fournisseur. Vous devriez avoir une conversation directe avec quelqu'un qui peut examiner votre architecture réseau actuelle. FOCC fournit des conseils techniques pour des projets comme celui-ci, et je ne dis pas cela pour pousser une vente. Je le dis parce que les variables sont vraiment trop complexes pour des conseils génériques.
Contamination : le problème ennuyeux qui cause 70 % des échecs
MicroCare Corporation a publié une étude indiquant que 70 à 85 % des pannes de réseau fibre optique remontent àcontamination sur les faces d'extrémité du connecteur(microcare.com). Cela correspond à ce que nous voyons dans les retours sous garantie. Le câble coûteux n’est pas celui qui tombe en panne. Celui qui a mis de la poussière sur la virole lors de l'installation échoue.
Les protocoles de nettoyage sont ennuyeux. Personne ne veut lire à leur sujet. Je ne vais pas prétendre le contraire. Mais si vous achetez des câbles de raccordement fibre FOCC LC et que vous ne prévoyez pas également des nettoyeurs IBC en un clic et des lunettes d'inspection, vous allez rencontrer des problèmes qui ne sont pas de notre faute mais qui finiront quand même dans notre boîte de réception.
Ce que FOCC fait réellement différemment
Notre site de Shenzhen effectue des tests automatisés de polissage et de-géométrie des faces finales. Chaque câble est livré avec une documentation de test individuelle. Il s'agit de notre processus standard, et non d'un module complémentaire premium-.
La différence pratique apparaît dans la cohérence. Lorsque vous commandez chez nous 500 câbles à fibre monomode LC à LC, vous n'obtenez pas 450 bons câbles et 50 qui sont techniquement conformes aux spécifications mais qui se situent à la limite de l'acceptable. La courbe de distribution est plus serrée. Cela importe moins pour une petite installation que lorsque vous effectuez un déploiement à grande échelle et que vous ne souhaitez pas résoudre les problèmes intermittents six mois plus tard.
Réalité des prix
Les câbles à fibre optique FOCC LC vers LC ne sont pas l'option la moins chère du marché. Nous sommes généralement 15 à 25 % supérieurs aux prix des produits génériques des fournisseurs.
Les calculs fonctionnent favorablement lorsque l’on prend en compte les taux d’échec, mais je ne vais pas prétendre que les mathématiques sont simples. Si vous achetez 20 câbles de brassage pour un petit bureau, l'option de base est probablement plus logique. Si vous déployez 500+ connexions dans un environnement où les temps d'arrêt coûtent de l'argent réel, l'écart de qualité est important. L'endroit exact où se situe ce point d'arrêt dépend de vos coûts opérationnels spécifiques, et je ne connais pas vos coûts opérationnels.
Pour les commandes en volume, les longueurs personnalisées ou les exigences spécifiques en matière de gaine comme le LSZH pour les espaces plénum, la conversation sur les prix doit avoir lieu directement. Nous publions les tarifs standard sur focc-fiber.com, mais le devis réel pour un projet réel est généralement différent.
Ce que ce guide n'a pas couvert
J'ai intentionnellement laissé certains sujets en suspens ou je les ai complètement ignorés.
Sélection de fibres insensibles à la courbure-pour un routage à haute-densité. Compatibilité spécifique des émetteurs-récepteurs entre les écosystèmes de fournisseurs. Terminaison sur site ou assemblages terminés en usine-. Assemblages de câbles personnalisés pour l'intégration OEM. Ce ne sont pas des sujets que je peux aborder de manière responsable dans un article de blog général, car la bonne réponse dépend fortement du contexte que je n'ai pas.
Si vous êtes arrivé sur cette page en recherchant des câbles à fibre optique FOCC LC ou en essayant de comprendre les exigences de connexion LC à LC, j'espère que cela vous a été utile. Si vous avez un projet spécifique avec des spécifications réelles, la prochaine étape sera probablement une conversation directe. Notre équipe technique gère les-consultations avant-vente sans les appels de suivi-agressifs qui font que tout le monde déteste contacter les fournisseurs.
Formulaire de demande sur focc-fiber.com/contact. Le délai de réponse standard est d'un jour ouvrable pour les questions techniques.
