PANDA et fibre Bow Tie : comparaison des types de fibres PM
Voici la réponse courte : à moins que vous ne construisiez des FOG de qualité navigation-ou que la fiche technique de votre client n'appelle explicitement un nœud papillon-, optez pour PANDA. La prime de 30-40 % sur Bow-Tie ne se justifie pas dans la grande majorité des applications.
Ce n'est pas une préférence personnelle. Thorlabs le dit clairement dans sa documentation sur les fibres PM : « Pour l'utilisateur moyen, ces deux types de fibres sont interchangeables. Les fibres PANDA ont toujours été utilisées dans les applications de télécommunications, car il est plus facile de maintenir l'uniformité de leurs tiges de contrainte cylindriques sur de très longues longueurs lors de la fabrication. » (thorlabs.com)
Quels paramètres comptent réellement
| Paramètre | PANDA | Noeud papillon- | Note de passation des marchés |
|---|---|---|---|
| Biréfringence modale | 3-5 × 10⁻⁴ | 3-7 × 10⁻⁴ | Unless spec requires >5×10⁻⁴, choisissez PANDA |
| Longueur de battement à 1 550 nm | 3-5mm | 2-3,5 mm | Seul le système de navigation-grade FOG a besoin<3mm |
| PAR | 20-30 dB | 20-30 dB | Idem sur papier ; le résultat réel dépend de la qualité de la terminaison |
| Rayon de courbure | 5 mm minimum | 15-20 mm minimum | L'emballage compact nécessite PANDA |
| Température de fonctionnement | -40 à +150 degrés | -55 à +85 degrés | Les variantes de PANDA HT vont plus loin |
Les chiffres PER induisent en erreur de nombreux acheteurs. Les deux types de fibres revendiquent 20-30 dB, mais les mesures réelles varient entièrement en fonction de la qualité de l'alignement des connecteurs. Nous avons testé le même lot de câbles de brassage PANDA et avons vu le PER passer de 22 dB à 29 dB. Ce n'est pas un problème de fibre, c'est un problème de terminaison.
H-exécutions de paramètres<2×10⁻⁵/m for both. Temperature coefficient is comparable at -5.3 to -5.9×10⁻⁷ per °C. If thermal stability is your primary concern, look at photonic crystal PM fibers instead. They're 35x more stable, though priced accordingly.

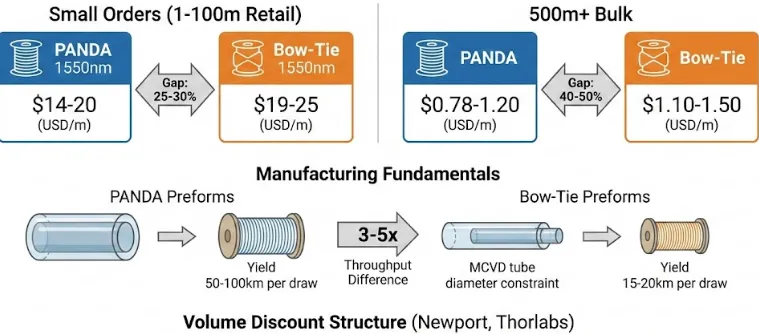

Écart de prix
Les petites commandes montrent une légère différence :
1 à 100 millions de ventes au détail (USD/m)
PANDA 1550 nm : 14-20 $
Noeud papillon-1 550 nm : 19-25 $
Écart : 25-30 %
500 m+ en vrac (USD/m)
PANDA : 0,78-1,20 $
Noeud papillon- : 1,10-1,50 $
Écart : 40 à 50 %
L’écart vient des fondamentaux du secteur manufacturier.
Les préformes PANDA produisent 50-100 km de fibre par tirage. Les préformes Bow-Tie, contraintes par le diamètre du tube MCVD, ne produisent que 15 à 20 km. Cette différence de débit de 3 à 5 fois se répercute directement sur le coût unitaire.
Structure de remise sur volume chez Newport et Thorlabs : 10 à 49 millions bénéficient de 15 % de réduction, 50 à 99 millions bénéficient de 22 % de réduction, 100 à 499 millions bénéficient de 25 % de réduction, 500 millions et plus bénéficient de 28 % de réduction sur la liste. Ce sont des réductions publiées. La négociation réelle a plus de place.
Quand le nœud papillon-est la bonne décision
Navigation et FOG de qualité stratégique
Les gyroscopes à fibre poussent très loin les exigences en matière de longueur de battement. Les systèmes de qualité tactique (plage de 3 000 $-8 000) fonctionnent bien avec PANDA. La longueur de la bobine est de 100 à 200 m, la fibre coûte entre 200 et 500 $ par unité. Mais les niveaux de navigation (8 000 $ à 20 000 $) et les niveaux stratégiques (20 000 $ à 100 000 $ et plus) nécessitent une longueur de battement inférieure à 2 mm. C'est là que Bow-Tie gagne sa prime.
La série HB-G de Fibercore détient ce marché. Quarante-plus d'années dans la fabrication de nœuds papillon-, le plus long héritage de vol de l'industrie. Coherent a essayé de percer avec un PANDA de petit -diamètre (PM850G-80) qui correspond aux spécifications Bow-Tie sur papier, mais les clients de l'aérospatiale veulent un historique de qualification. Les nouveaux entrants sont confrontés à une bataille difficile.
Capteurs interférométriques de haute-précision
Les applications exigeant une isolation de polarisation maximale bénéficient du plafond de biréfringence plus élevé de Bow Tie. Il s'agit d'un petit segment. Si vous ne savez pas si votre candidature est éligible, ce n'est probablement pas le cas.
Programmes spatiaux (parfois)
Les programmes spatiaux européens se tournent vers Fibercore parce qu'il s'agit d'un fournisseur national. Les projets de défense américains concernés par l’ITAR optent souvent par défaut pour Coherent. YOFC propose des prix compétitifs, mais n'y touchez pas pour les travaux de défense. Votre équipe juridique aura des inquiétudes.
Avertissements en matière d'approvisionnement
Alignement des épissures
Les régions de contrainte du nœud papillon-sont en forme de coin-. L'alignement nécessite une rotation vers la position angulaire correcte. Les tiges de contrainte circulaires de PANDA sont beaucoup plus indulgentes.
Nous avons vu des techniciens inexpérimentés assembler des nœuds-cravates et faire baisser le PER de 30 dB à 15 dB. La fibre était bien. L'alignement ne l'était pas. Si votre équipe manque d'expérience en gestion de projet, tenez-en compte dans votre décision.
La série Fujikura FSM-100 gère les deux types de fibres, mais nécessite le micrologiciel 4.2 ou ultérieur. Les anciennes versions nécessitent un alignement manuel pour Bow-Tie, ajoutant 40 à 60 secondes par épissure.
Investissement en équipement
| Équipement | Gamme de prix |
|---|---|
| Épisseuse compatible PM- | $15,000-40,000 |
| Épisseuse PM-haut de gamme (série Fujikura FSM-100) | $45,000-80,000 |
| Analyseur de polarisation | $2,000-10,000 |
Les analyseurs de polarisation budgétaires (niveau 2 000 à 5 000 $) donnent des lectures PER incohérentes. Même fibre, trois mesures, résultats passant de 23dB à 28dB. Si vous développez une capacité de test interne de PM, ne faites pas de compromis sur l'analyseur.
Perte d'épissure croisée-
| PANDA à PANDA | 0.1 |
| Noeud-Cravate à Noeud-Cravate | 0.05–0.15 |
| PANDA au noeud papillon- | 0.1–0.3 |
Dix points d'épissure dans votre système signifient une différence cumulée de 0,5-2 dB. Ce budget de perte est important dans les liens cohérents 100G. Décidez du type de fibre lors de la conception du système, et non après avoir découvert les exigences d'épissure croisée.
Réalité des délais
La documentation dit 8 à 12 semaines ? L'expérience réelle varie selon le fournisseur :
Corninglivre généralement à temps. Réseau de distributeurs solide, bon inventaire de produits standard.
Cohérentpossède la meilleure technologie mais des contraintes de capacité. La réponse à la demande d’offre est lente. Ne comptez pas sur eux pour les commandes urgentes.
Noyau de fibreest la seule source fiable de nœuds papillon-, mais les douanes post-du Brexit entraînent des retards. Lors de la pénurie de 2022, ils ont essentiellement été alloués. Le projet FOG d'un client a attendu six mois pour la fibre, puis a été repensé autour de PANDA.
YOFCles prix sont bons, la qualité est acceptable, mais les droits de douane tuent l'économie. Les droits antidumping de l'UE-s'élèvent entre 39,4 et 88 %. Les droits de douane américains ont atteint 33,3 à 78,2 %. Le coût au débarquement dépasse souvent Corning.
Fausse fibre PM
Certains fournisseurs vendent de la fibre monomode-standard avec une mesure PER et l'appellent fibre PM. La fibre PM légitime est livrée avec des données de test de longueur de battement. Si un fournisseur ne le fournit pas, éloignez-vous.
Niveaux de volume et stratégie
Moins de 500 m/an
Choisissez PANDA, spécifications standard, achetez auprès de celui qui offre le meilleur prix. Les avantages en termes de performances du nœud papillon-ne se matérialisent pas à ce volume. La prime est un pur gaspillage.
500-5000m/an
Commencez à négocier les prix de volume. La double source est intelligente ici. Primaire de Corning ou Fujikura, sauvegarde d'un autre fournisseur qualifié. Le marché spot des fibres PM est mince. Le risque d'une source unique-est réel.
Plus de 5000m/an
Ce volume justifie des discussions générales sur les bons de commande avec les fabricants. Corning exécute des programmes VMI dans lesquels ils conservent des stocks et vous les extrayez selon vos besoins. Si votre application nécessite réellement des performances Bow-Tie, Fibercore discutera des termes personnalisés à cette échelle.
Exemple de calcul des coûts
Considérez la production d'émetteurs-récepteurs cohérents 400G. Volume annuel : 1 200 unités. Chaque unité nécessite 2,3 m de fibre de cochon PM (y compris la marge de coupe).
Option PANDA
Option nœud papillon-
Différence annuelle : 1 400 $. Si les deux types de fibres répondent à vos spécifications de performances, il n'y a aucune raison de payer plus.
Ce calcul exclut les équipements. Si votre épisseuse actuelle nécessite un alignement manuel pour Bow-Tie, vous acceptez des temps de cycle plus longs ou mettez à niveau l'équipement. Le FSM-100P+ coûte 30 $,000+ de plus que le FSM-70R.
Référence rapide des applications
Choisissez PANDA
- Communications optiques cohérentes (100G/400G/800G)
- Imagerie médicale OCT
- Capteurs FBG (variantes plus photosensibles disponibles)
- Lasers à fibre
- Expériences d'optique quantique
- BROUILLARD de qualité-tactique
Choisissez un nœud papillon-
- FOG de navigation/qualité stratégique
- Interféromètres de haute-précision
- Détection spécialisée nécessitant une biréfringence maximale
Dépend des exigences spécifiques
- Applications spatiales (la qualification et les exigences des fournisseurs comptent souvent plus que les spécifications techniques)
- Détection distribuée (dépend des besoins de longueur et de précision)
Avant de demander des devis
Verrouillez ces paramètres avant de contacter les fournisseurs. Cela évite les allers-retours-et- :
La longueur d'onde de fonctionnement détermine les familles de produits auprès desquelles vous pouvez vous approvisionner. Les exigences PER doivent être claires quant à savoir s'il s'agit de spécifications au niveau du système-ou au niveau de la fibre-. Les contraintes de rayon de courbure sont importantes pour les emballages compacts. Les exigences environnementales couvrent la plage de température, l’humidité et la tolérance aux radiations, le cas échéant. Les options de type de revêtement incluent l'acrylate pour une utilisation standard, le polyimide pour les températures élevées -, le carbone pour le joint hermétique. La projection du volume annuel affecte le niveau de tarification et la priorité des délais de livraison.
S'il s'agit de votre premier achat de fibre PM, achetez des échantillons pour évaluation avant de vous engager sur le volume. Les fibres ayant des spécifications de fiche technique identiques peuvent fonctionner de manière très différente. En particulier pour les câbles de brassage connecteurs, la qualité des terminaisons des fournisseurs varie considérablement.
La gamme de produits de fibres PM de FOCC couvre les applications abordées dans ce guide. Les spécifications PANDA standard à 1 310 nm, 1 550 nm et 980 nm sont expédiées depuis le stock en 2 à 3 semaines. Les spécifications personnalisées nécessitent une coordination de l’équipe d’ingénierie avec un délai de 6 à 10 semaines.
Envoyez votre demande de devis via nos pages produits fibre PM ou contactez directement les ventes techniques. Nous répondons dans les 24 heures les jours ouvrables.
