Câbles MTPcombinez plusieurs brins de fibre dans un seul connecteur, offrant jusqu'à 12 fois la densité des connexions de fibre traditionnelles tout en réduisant le temps d'installation de 75 %. Ces solutions multifibres-performances-hautes répondent aux contraintes d'espace et aux demandes de bande passante des centres de données modernes grâce à une connectivité-terminée en usine,-plug and-qui prend en charge des vitesses de 40 G à 400 G et au-delà.
L'avantage de la densité qui change l'économie des centres de données
Le câblage traditionnel à fibre optique crée un problème physique. Lorsque vous utilisez des centaines ou des milliers de connexions fibre optique individuelles, vous êtes confronté à un encombrement des câbles qui bloque la circulation de l'air, complique le dépannage et gaspille un espace précieux dans le rack. Les systèmes de câbles MTP inversent cette équation.
Un seul connecteur MTP gère 12 ou 24 fibres dans à peu près la même empreinte physique qu'un connecteur SC standard avec seulement deux fibres. Les centres de données peuvent désormais installer 864 fibres dans un boîtier 1U, contre 144 fibres avec des connexions duplex traditionnelles-six fois plus de capacité dans le même espace. Cette amélioration de la densité ne consiste pas seulement à économiser de l'espace. Une meilleure organisation des câbles améliore l'efficacité du refroidissement en permettant à l'air de circuler plus librement autour des racks d'équipement, ce qui réduit directement les coûts de refroidissement dans les installations où la gestion de la température consomme beaucoup d'énergie.
Les gains d’espace se traduisent par une réelle flexibilité de l’infrastructure. Lorsque vous pouvez intégrer davantage de connectivité dans chaque unité de rack, vous installez davantage d'équipements dans les installations existantes ou réduisez l'empreinte physique requise pour les nouvelles constructions. Quoi qu’il en soit, la situation économique évolue en votre faveur.
La vitesse d'installation crée de la valeur opérationnelle
Le temps d’installation compte plus que ce que de nombreuses feuilles de calcul budgétaires comptent. Avant l'émergence des connecteurs MTP, la terminaison et le test de 144 fibres nécessitaient généralement deux installateurs qualifiés travaillant une journée entière. Avec les connecteurs MTP, ce même travail ne prend désormais que quelques heures.
Le calcul devient plus dramatique lorsque l’on considère des déploiements plus importants. Les installations de câbles MTP pré-terminés prennent 2 à 3 heures, contre 55 à 75 heures pour les câbles traditionnels-terminés sur site. Cette compression des délais offre plusieurs avantages au-delà des économies évidentes sur les coûts de main d’œuvre.
Premièrement, vous minimisez les temps d’arrêt lors des mises à niveau ou des extensions. Chaque heure de travail d'installation dans un centre de données actif comporte des risques et des coûts d'opportunité. Réduire le temps d’installation de quelques jours à quelques heures signifie moins de perturbations dans les services en cours d’exécution.
Deuxièmement, la terminaison en usine réduit considérablement les erreurs sur le terrain. Lorsque les techniciens terminent des fibres individuelles sur-site, chaque point de connexion introduit des erreurs potentielles-une polarité incorrecte, des faces d'extrémité contaminées, un mauvais alignement. Les câbles MTP arrivent pré-terminés et testés en usine, avec la polarité et les performances déjà vérifiées. Vous externalisez essentiellement le travail de précision vers des environnements de fabrication contrôlés où le contrôle qualité est cohérent.
Troisièmement, les exigences en matière de compétences changent. La terminaison sur site des câbles à fibres optiques nécessite des spécialistes formés qui comprennent les procédures appropriées de clivage, de polissage et de test. L'approche plug-and-plug-and-play de MTP nécessite moins de compétences spécialisées, ce qui rend l'installation plus accessible tout en réduisant la dépendance à l'égard d'une main-d'œuvre experte coûteuse.
Performance technique là où ça compte
Les améliorations techniques apportées aux connecteurs MTP apparaissent dans les métriques de performances importantes pour les réseaux-haut débit.
Les connecteurs MTP Elite réduisent la perte d'insertion jusqu'à 50 % par rapport aux connecteurs MTP standard et aux connecteurs MPO traditionnels. Une perte d'insertion plus faible signifie que les signaux conservent leur puissance à travers les connexions, ce qui devient de plus en plus critique à mesure que la vitesse du réseau augmente et que les chemins de fibre impliquent plusieurs points de connexion.

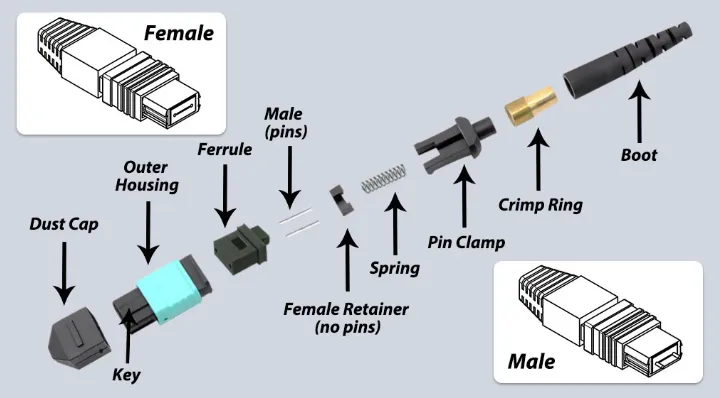

La conception du connecteur comprend plusieurs améliorations mécaniques. Les connecteurs MTP comportent des ferrules flottantes qui maintiennent le contact physique entre les composants couplés même lorsque les boîtiers se déplacent les uns par rapport aux autres. Cela corrige une faiblesse majeure des anciens connecteurs multifibres : la tension ou les vibrations du câble pouvaient dégrader le contact optique et introduire une perte de signal.
La conception des broches de guidage a également évolué. Les connecteurs MTP utilisent des broches de guidage de forme elliptique-qui réduisent considérablement l'usure et la génération de débris dus à des connexions répétées. Les broches chanfreinées traditionnelles peuvent ébrécher le matériau de la virole au fil du temps, introduisant des contaminants dans le chemin optique. La conception elliptique minimise ce problème, prolongeant la durée de vie du connecteur et maintenant les performances grâce à un plus grand nombre de cycles d'accouplement.
Les choix de matériaux reflètent une attention similaire portée à la durabilité. Les connecteurs MTP utilisent des pinces à broches métalliques au lieu du plastique, empêchant les broches de se briser lors de l'accouplement du câble. La différence semble mineure jusqu'à ce que vous résolviez les problèmes de connectivité causés par des broches d'alignement endommagées-, la robustesse mécanique améliorée devient alors très pertinente.
Faire évoluer les réseaux sans recommencer
Les besoins en bande passante du centre de données ne diminuent pas. L'infrastructure que vous installez aujourd'hui doit s'adapter aux vitesses plus élevées de demain sans nécessiter un remplacement complet.
Le câblage MTP accompagne naturellement cette évolution. Les systèmes MPO/MTP sont pré-préterminés et prennent en charge des vitesses allant de 10 G à 100 G, les deux types de câbles utilisant des connecteurs de la même taille que SC tout en prenant en charge 12 ou 24 fibres par câble. À mesure que les équipements réseau évoluent vers des vitesses plus élevées, l’infrastructure de câblage physique reste inchangée. Vous remplacez les émetteurs-récepteurs et les commutateurs, sans recâbler l'ensemble de l'installation.
Les câbles breakout offrent une autre dimension de flexibilité. Les câbles breakout MTP-LC permettent aux anciens équipements 10G de se connecter aux systèmes 40/100G plus récents en utilisant un connecteur MTP à une extrémité et plusieurs connecteurs LC à l'autre. Cela permet une migration progressive lorsque les exigences budgétaires ou opérationnelles empêchent des mises à niveau globales immédiates. Les équipements existants continuent de fonctionner tandis que de nouvelles infrastructures à haut débit - sont ajoutées progressivement.
L'approche modulaire s'étend à la reconfiguration du système. Les-panneaux et cassettes adaptateurs préfabriqués guident les brins de fibres en segments organisés plutôt que de nécessiter un agencement manuel méticuleux de chaque fibre. Lorsque vous devez modifier des configurations -ajouter de la capacité, réacheminer les connexions ou réutiliser des sections du réseau -la structure organisée rend les modifications plus rapides et moins sujettes aux erreurs-sujets aux erreurs.
Analyse des coûts au-delà du prix d'achat
La comparaison directe des coûts du câble ne donne pas une vision financière complète. Les systèmes MTP entraînent généralement des coûts matériels initiaux plus élevés que le câblage fibre traditionnel, mais le coût total de possession raconte une histoire différente.
Le temps d'installation des solutions MPO/MTP peut être réduit jusqu'à 75 % par rapport aux systèmes de câblage fibre traditionnels, ce qui se traduit directement par des économies de coûts de main d'œuvre. Lorsque vous payez des techniciens qualifiés à l'heure, la compression du temps a un impact immédiat sur vos résultats-.
Les coûts de maintenance continue évoluent également favorablement. Une meilleure organisation des câbles accélère le dépannage. Lorsque des problèmes surviennent, les techniciens peuvent tracer les connexions plus facilement via des systèmes MTP structurés que via des masses enchevêtrées de câbles à fibres individuels. Un dépannage plus rapide signifie des temps d'arrêt plus courts, ce qui compte bien plus que les coûts de câble dans les environnements où les interruptions de service entraînent des pénalités financières.
L'efficacité de l'espace crée une valeur économique qui n'apparaît pas sur les factures de câbles. Chaque unité de rack économisée en utilisant-un câblage MTP à densité plus élevée représente soit de l'espace de rack disponible pour des équipements supplémentaires, soit un encombrement physique réduit du centre de données. Dans les installations où les coûts d'espace se chiffrent en centaines de dollars par pied carré par an, ces économies s'accumulent considérablement sur des horizons de planification pluri-annuels.
Les améliorations de l’efficacité du refroidissement ajoutent une autre dimension de coût. La réduction du volume des câbles grâce à des câbles MTP-de densité plus élevée permet à l'air de circuler plus efficacement autour des centres de données, réduisant ainsi les besoins en refroidissement. Un meilleur flux d'air signifie moins de consommation d'énergie pour les systèmes de refroidissement, ce qui représente une dépense opérationnelle importante dans tout centre de données.
L'angle de l'IA et du-informatique haute performance
La croissance explosive des charges de travail d'IA et des clusters de calcul-hautes performances remodèle les exigences de connectivité des centres de données. Ces applications exigent quelque chose que le câblage traditionnel a du mal à fournir efficacement.
Alors que les clusters d'IA englobent des centaines, voire des milliers de GPU interconnectés fonctionnant à des vitesses de 100 Gigabit et plus, la demande de connecteurs MPO/MTP multimodes et monomodes a atteint des niveaux sans précédent. Les interconnexions GPU nécessitent une bande passante extrêmement élevée avec une latence minimale, et l'architecture multi-fibre de MTP offre exactement cette combinaison.
Les avantages en matière de densité deviennent encore plus prononcés dans l’infrastructure d’IA. Les serveurs GPU modernes nécessitent souvent plusieurs connexions-haut débit par unité. Le câblage de ces systèmes avec des approches fibre optique traditionnelles crée des problèmes de congestion immédiats. Les câbles MTP consolident ces connexions en faisceaux gérables qui maintiennent la structure organisée nécessaire à une gestion efficace du système.
Les câbles MTP/MPO offrent une évolutivité et une flexibilité supérieures par rapport aux câbles à connexion directe et aux câbles optiques actifs, avec des connecteurs MTP/MPO prenant en charge plusieurs brins de fibre dans un seul connecteur pour un câblage plus dense et des mises à niveau plus faciles. Cette flexibilité s'avère essentielle dans les environnements d'IA où les configurations matérielles évoluent rapidement à mesure que de nouvelles générations de GPU arrivent et que les exigences en matière de charge de travail évoluent.
Dynamique du marché et adoption par l’industrie
Les modèles de déploiement de l’industrie révèlent de fortes tendances de préférence. La fibre optique a conquis 60 % du marché des fils et câbles pour centres de données en 2024 et devrait croître à un TCAC de 8,3 % jusqu'en 2030. Dans les déploiements de fibre, la connectivité MTP/MPO continue de gagner des parts de marché à mesure que les vitesses augmentent et que les exigences de densité s'intensifient.
Les installations hyperscale détenaient 49 % du marché des fils et câbles pour centres de données en 2024, et ces installations privilégient massivement les solutions de connectivité MTP. Lorsque des entreprises comme Microsoft, Google et AWS-qui opèrent à grande échelle et optimisent impitoyablement leurs coûts-standardisent le câblage MTP, cela signale des avantages techniques et économiques clairs que d'autres organisations peuvent exploiter.
La chaîne d’approvisionnement reflète cette évolution de la demande. Les fabricants connaissent des délais de livraison allongés en raison d'une demande sans précédent de connectivité MPO/MTP à mesure que les centres de données mettent en œuvre des clusters d'IA. Si les contraintes d’approvisionnement créent des défis en matière d’approvisionnement, elles confirment également que le MTP représente la direction que prend l’infrastructure moderne.
Les déploiements Edge Computing suivent des modèles similaires. Les déploiements de centres de données Edge et de micro-centres de données se développent à un TCAC de 9,1 % jusqu'en 2030, et ces installations sont confrontées à des contraintes d'espace encore plus aiguës que les centres de données traditionnels. Les avantages de MTP en matière de densité deviennent encore plus précieux lorsque vous travaillez avec un espace physique limité dans des emplacements périphériques.
Considérations pratiques de mise en œuvre
Pour faire fonctionner les systèmes MTP, il faut prêter attention à plusieurs détails techniques qui n'ont pas d'importance avec de simples paires de fibres.
La gestion de la polarité devient essentielle. L'industrie utilise principalement trois configurations de polarité -Type A (droit-traversant), Type B (inversé) et Type C (paire-inversée)-pour garantir que les émetteurs se connectent correctement aux récepteurs via des connexions multi-fibres. Une mauvaise polarité signifie que les signaux vont vers des destinations incorrectes, créant des pannes de connectivité qui peuvent être frustrantes à diagnostiquer. La plupart des implémentations standardisent une méthode de polarité dans toute l'installation pour éviter toute confusion.
Les procédures de test appropriées diffèrent des approches à fibre unique. Vous avez besoin d'un équipement capable de vérifier simultanément tous les canaux fibre dans un connecteur MTP tout en vérifiant l'exactitude de la polarité. L'inspection visuelle des extrémités des connecteurs reste critique.-la contamination affecte les connecteurs MTP tout aussi gravement que les fibres traditionnelles, mais vous inspectez des réseaux d'extrémités de fibres plutôt que des brins individuels.
Lors de l'établissement de connexions MPO, vous devez utiliser un connecteur mâle et un connecteur femelle ainsi qu'un adaptateur MPO-mâle-vers-mâle ou femelle-vers-les connexions femelles ne fonctionnent pas car les fibres ne s'alignent pas sans broches. Cela semble évident une fois que l'on comprend la conception mécanique, mais c'est une erreur courante qui provoque des problèmes de déploiement immédiats.
L'infrastructure de gestion des câbles doit être adaptée aux systèmes MTP. Les produits standard de gestion des fibres ne répondent pas toujours aux différents facteurs de forme et exigences en matière de rayon de courbure. La planification du routage physique et de la structure de support nécessite la compréhension des spécifications et des limites des câbles MTP.
Prendre la décision
Le choix des câbles MTP est judicieux lorsque des conditions spécifiques existent dans votre environnement. Les-exigences de haute densité exigent pratiquement du MTP-si vous mettez en œuvre des vitesses de 40 G ou plus avec un nombre de ports important, les approches fibre traditionnelles deviennent peu pratiques. Les problèmes de gestion des câbles et la consommation d’espace rendent les alternatives irréalisables.
Les organisations planifiant une infrastructure sur des horizons de 3 à 5 ans doivent réfléchir à la direction que prendront les vitesses du réseau. Si votre déploiement actuel utilise 10G ou 25G mais que vous aurez probablement besoin de 40G ou 100G dans votre fenêtre de planification, l'installation de l'infrastructure MTP évite désormais une deuxième série de projets de câblage. L'infrastructure physique reste compatible même en cas de mise à niveau des équipements électroniques.
Les considérations budgétaires nécessitent une évaluation réaliste. Les systèmes MTP coûtent plus cher en matériaux mais moins en main d’œuvre pour l’installation. Le point de croisement dépend des taux de main-d’œuvre locaux et de la complexité du projet. Les grandes installations avec de nombreux points de connexion favorisent l'économie du MTP ; les petits déploiements avec seulement quelques connexions peuvent ne pas générer suffisamment d'économies de main d'œuvre pour compenser les coûts plus élevés des composants.
L'infrastructure existante crée des dépendances de chemin. Si votre installation utilise déjà largement les connexions LC ou SC traditionnelles, la conversion en gros vers MTP peut ne pas justifier les coûts d'interruption. Cependant, de nouvelles sections ou extensions offrent des opportunités naturelles pour mettre en œuvre MTP tout en maintenant la compatibilité avec les systèmes existants via des câbles de dérivation et des panneaux d'adaptation.
Comprendre ce que vous obtenez réellement
MTP est une implémentation spécifique de la norme plus large de connecteur MPO. MTP est une marque déposée de US Conec pour une version améliorée des connecteurs MPO qui est conforme aux spécifications MPO mais inclut plusieurs améliorations de produits techniques pour de meilleures performances optiques et mécaniques. Tous les connecteurs MTP sont des connecteurs MPO, mais tous les connecteurs MPO ne répondent pas aux spécifications MTP.
La distinction est importante car les caractéristiques de performance diffèrent. Les connecteurs MPO génériques peuvent utiliser des pinces à broches en plastique, des broches de guidage chanfreinées et manquer de viroles flottantes-toutes les fonctionnalités que MTP améliore spécifiquement. Lorsque les spécifications nécessitent une connectivité « MPO », vérifiez si vous obtenez de véritables composants MTP ou des alternatives génériques. La différence de prix reflète les variations réelles de performances et de durabilité.
Les configurations des connecteurs nécessitent également une attention particulière. Les systèmes MTP sont disponibles en différents nombres de fibres : 8, 12, 16, 24 et des options supérieures existent. Les configurations les plus courantes utilisent 12 ou 24 fibres, qui s'alignent sur les interfaces émetteur-récepteur standard pour les applications 40G et 100G. La correspondance du nombre de fibres entre les câbles, les cassettes et les émetteurs-récepteurs est essentielle pour la compatibilité du système.
La sélection de fibre monomode- ou multimode suit la même logique que la fibre traditionnelle, mais s'applique à grande échelle. Les câbles MTP monomode-supportent des distances plus longues et des vitesses plus élevées, mais coûtent plus cher. Le multimode fonctionne bien pour les distances plus courtes des centres de données à moindre coût. La plupart des implémentations de centres de données utilisent le multimode pour la connectivité interne et réservent le mode unique-pour la création de-pour-établir des liens ou des parcours particulièrement longs.
La réalité opérationnelle
La gestion quotidienne--de l'infrastructure basée sur MTP-diffère des systèmes de fibre optique traditionnels dans des domaines qui affectent l'efficacité opérationnelle. La densité plus élevée et la nature multi-fibres créent à la fois des avantages et des complications.
Le dépannage devient plus structuré mais aussi plus complexe. Lorsqu'une seule connexion MTP échoue, vous affectez potentiellement 12 ou 24 chemins de fibre optique simultanément. La structure organisée permet d'isoler les problèmes liés à des câbles principaux ou à des points de rupture spécifiques, mais vous avez besoin d'un équipement de test approprié pour diagnostiquer les problèmes au sein des assemblages multi-fibres. Les localisateurs visuels de défauts et les wattmètres conçus pour les systèmes MTP deviennent des outils essentiels.
La documentation revêt une plus grande importance. Avec la fibre traditionnelle, vous pouvez suivre des paires de fibres individuelles à l'aide d'étiquettes manuscrites ou de feuilles de calcul de base. Les systèmes MTP exigent une documentation plus rigoureuse pour comprendre quelles fibres de chaque câble principal desservent quelles connexions. Le suivi de polarité et l'attribution des ports nécessitent un enregistrement systématique. Les organisations qui négligent la documentation se retrouvent rapidement confuses quant aux relations de connectivité.
La manipulation physique nécessite plus de soins. Les connecteurs MTP sont mécaniquement plus complexes que les simples connecteurs LC ou SC. Les multiples fibres, les broches d'alignement et les ferrules de précision signifient que les dommages dus à une manipulation brutale ont des conséquences plus importantes. La formation du personnel sur les procédures de manipulation et de nettoyage appropriées du MTP devient nécessaire.- vous ne pouvez pas traiter ces câbles avec l'approche décontractée qui pourrait fonctionner pour les cordons de brassage robustes.
La gestion des stocks change lorsque vous stockez des composants MTP. Vous devez conserver diverses configurations-différents nombres de fibres, différentes polarités, différentes longueurs. Un inventaire de fibres traditionnel peut stocker seulement quelques types de câbles de brassage de différentes longueurs. L'inventaire MTP nécessite le suivi de davantage de variables, ce qui nécessite de meilleurs systèmes d'inventaire et une planification des achats plus minutieuse.
Le choix des câbles MTP dépend en fin de compte de la conformité de leurs avantages avec votre contexte opérationnel spécifique. Pour les environnements à haute densité-exécutant des vitesses modernes, les avantages en termes d'efficacité d'installation, d'utilisation de l'espace et de performances rendent les systèmes MTP de plus en plus difficiles à justifier. La complexité initiale de la mise en œuvre cède la place à des avantages d'infrastructure à long terme-qui prennent en charge l'évolution des exigences du réseau.
Foire aux questions
Quelles vitesses les câbles MTP prennent-ils en charge ?
Les câbles MTP prennent en charge des vitesses de réseau allant de 10G à 400G, avec la même infrastructure physique prenant en charge différentes vitesses lors des mises à niveau des équipements réseau. La conception multi-fibre permet des optiques parallèles qui atteignent une bande passante globale plus élevée que les paires de fibres traditionnelles.
Puis-je utiliser des câbles MTP avec un équipement LC existant ?
Oui, via MTP-vers-câbles de dérivation LC et cassettes d'adaptation. Ces composants d'interface convertissent entre le connecteur MTP multi-fibre et les connecteurs LC individuels, permettant une migration et une compatibilité progressives entre les infrastructures nouvelles et existantes.
Comment savoir si j'ai besoin d'une polarité de type A, B ou C ?
La sélection du type dépend de votre architecture réseau et des exigences en matière d'équipement. La plupart des centres de données standardisent la polarité de type B pour des raisons de simplicité, mais les spécifications spécifiques des émetteurs-récepteurs et des équipements peuvent imposer des exigences particulières en matière de polarité. Consultez la documentation de l’équipement et maintenez la cohérence tout au long de votre installation.
Les connecteurs MTP sont-ils plus fragiles que les connecteurs fibre classiques ?
Les connecteurs MTP sont plus complexes mais conçus pour durer. Les pinces à broches métalliques et la conception de la virole flottante améliorent réellement la robustesse mécanique par rapport aux alternatives génériques. Cependant, des procédures de manipulation et de nettoyage appropriées restent essentielles.-l'alignement précis nécessite une protection contre la contamination et les dommages physiques.
